HZ-090 Einzelmetall-Kupferhülse Hersteller

Reichweite und Anwendungsbereich der HZ-090-Serie

Die HZ-090-Familie basiert auf einem dünnwandigen Streifen aus einer Kupferlegierung mit hoher Dichte. Im Vergleich zu herkömmlichen Gusskupferhülsen vermeidet die gewalzte Streifenstruktur Schrumpfungssporosität, erhöht die Tragfähigkeit und verbessert die Verschleiß- und Ermüdungsbeständigkeit. Wir erzeugen Öllöcher, Vertiefungen und Rillen direkt auf der Reibfläche, sodass jede Hülse Fett zurückhält und das Nachschmierintervall verlängert.

Diese Buchsen eignen sich für mittlere bis hohe Belastungen, mittlere bis niedrige Geschwindigkeiten sowie feuchte und hohe Temperaturn. Typische Installationen umfassen Hebezeuge, Bau- und Metallurgiemaschinen, Forst- und Landwirtschaftsgeräte, Werkzeugmaschinen sowie Lenk- oder Bremskomponenten für Kraftfahrzeuge.

Material- und Konstruktionsauswahl

Wir wählen die Legierung und Wandstärke anhand des Arbeitspunkts und nicht anhand einer Katalogvorgabe aus. Zinnbronzesorten bieten die höchste Belastungs- und Temperaturspanne; Messingsorten bieten eine gute Bearbeitbarkeit und Korrosionstoleranz bei mäßiger Belastung. Das Band wird auf eine hohe Dichte gewalzt, dann geformt und mit dem für die Anwendung erforderlichen Ölmuster versehen.

• Legierungsoptionen: CuSn8P-Zinnbronze (QSn8-0,3 oder QSn6,5-0,1) und CuZn31Si-Messing (H62 oder H68).
• Wandaufbau: dünnwandiges Walzband für kompakte Montagehüllen; Massive Bronze für Flansch- und Axiallastausführungen.
• Öleigenschaften: Gerade Öllöcher, rautenförmige Nuten, gestanzte Perforationen, Ölgruben oder glatte Bohrungen.
• Endformen: gerade Hülse, Flanschhülse, Druckplatte, Drucklager, Planke oder Gleitplatte.
• Montage: Presspassung in einem bearbeiteten Gehäuse; Vor dem Anbringen der Dichtungen an beiden Enden wird Fett aufgetragen.

Kritische Spezifikationen und Betriebsbereich

Die folgende Tabelle fasst die veröffentlichten Leistungsgrenzen für die wichtigsten HZ-090-Untertypen zusammen. Geben Sie damit der Buchse eine Last, Geschwindigkeit und Temperatur an, bevor wir eine endgültige Zeichnung bestätigen.

Konfiguration und Anpassung

Zu den Standardprodukten gehören gerade Buchsen, Druckplatten und Drucklager. Nicht standardmäßige Arbeiten umfassen gerade Buchsen-, Druckplatten-, Planken-, Lagerbuchsen-, Gleitplatten- und Stahlbuchsenbaugruppen. Wir bearbeiten Öllöcher, -gruben und -nuten entsprechend der Schmiermethode und dem Verschmutzungsgrad der Baustelle.

Für großvolumige Programme produzieren wir Muster in drei Tagen und unterstützen eine Tagesproduktion von 500.000 Stück im gesamten Werk. Werkzeuge und Matrizen befinden sich im eigenen Haus, sodass wir Bohrungs-, Wand-, Flansch- und Nutgeometrien anpassen können, ohne die Prozesskette neu starten zu müssen.

Qualität, Installation und Wartungsfreundlichkeit

Huazhou betreibt ein Qualitätsmanagementsystem und verfügt über die Automobilzertifizierung IATF16949 sowie die nationale Anerkennung als High-Tech-Unternehmen. Eingehende Streifen, geformte Buchsen und fertige Ölmerkmale werden vor dem Verpacken anhand der genehmigten Zeichnung überprüft.

• Installation: Drücken Sie die Hülse in ein sauberes, gratfreies Gehäuse. Vor dem Einbau der Enddichtungen Fett auftragen.
• Passform: Überprüfen Sie die Gehäusebohrungs- und Wellentoleranz anhand der Zeichnung, um Kriechen oder Bohrungsverzug zu vermeiden.
• Wartung: Öllöcher und -nuten halten das Fett zurück und verlängern so das Nachschmierintervall im Vergleich zu einfachen Bronzebuchsen.
• Ersatzteile: Für Nachbestellungen werden Ersatzhülsen aus demselben Werkzeug hergestellt.

Zugehöriger Lagerbereich

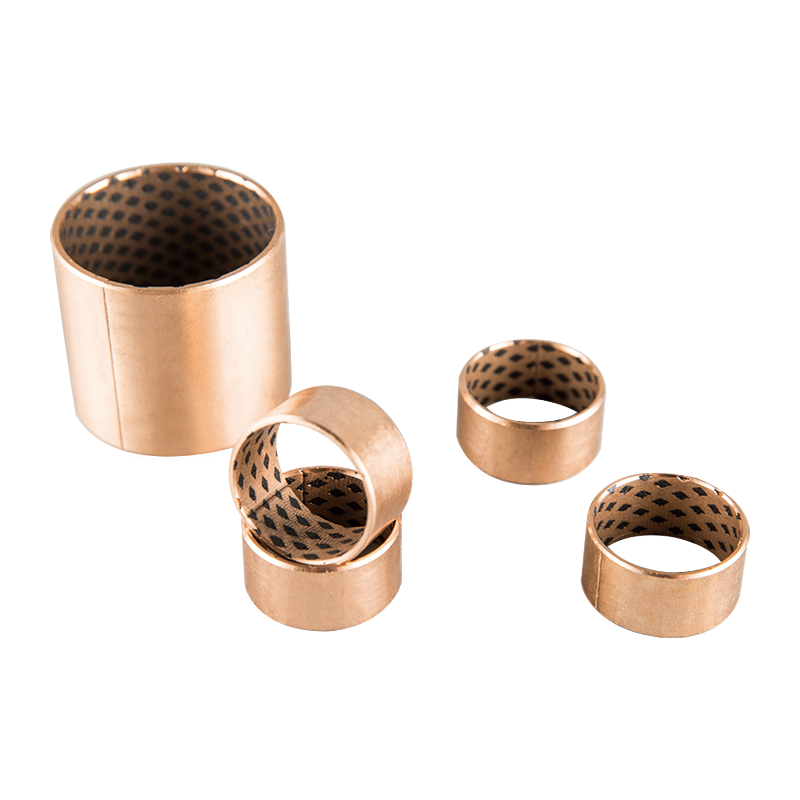

Wo sich der Arbeitszyklus von fettgeschmierter Bronze entfernt, liefern wir benachbarte Produktfamilien aus dem gleichen Werk. Selbstschmierendes HZ-10-Lager wartungsfreie Positionen abdecken, während Bimetall-Verbundlager HZ-800 Geeignet für geschmierte Anwendungen mit höherer Belastung. Graphit-Kupfer-Hülsen, Anlaufscheiben und technische Kunststofflager runden das Sortiment für Baugruppen aus gemischten Materialien ab.

Informationen, die wir zur Konfiguration Ihrer Lösung verwenden

Für die Angebotserstellung gehen wir von den unten aufgeführten Bewerbungsdaten aus. Wenn bereits eine Zeichnung vorliegt, zitieren wir diese und bestätigen das Ölmuster und die Legierungssorte.

• Wellendurchmesser, Gehäusebohrung und Hülsenlänge bzw. Flanschabmessungen.
• Radiallast, Axiallast und ob die Bewegung rotierend oder oszillierend ist.
• Wellengeschwindigkeit oder Hubfrequenz und der daraus resultierende PV-Wert.
• Betriebstemperaturbereich und Umgebungsbedingungen (Staub, Feuchtigkeit, Abwaschen).
• Schmiermethode: Fett, Öl oder nur Erstbefüllung.
• Erforderliches Ölmuster: Löcher, Diamantnuten, Vertiefungen oder glatte Bohrung.
• Jährliche Menge, Losgröße und Verpackungs- oder Kennzeichnungsanforderungen.

Häufig gestellte Fragen

Was ist der Hauptvorteil der HZ-090-Einzelmetall-Kupferhülse?

Die dünnwandige gewalzte Streifenstruktur spart Montageraum und Bronzematerial und bietet gleichzeitig eine hohe Dichte, keine Schrumpfporosität und eine hohe Tragfähigkeit. Öllöcher und -nuten speichern Fett und verlängern so das Schmierintervall.

In welchen Branchen werden HZ-090-Buchsen verwendet?

Sie werden häufig in Landmaschinen, Bau- und Maschinenbaumaschinen, Lenk- und Bremssystemen für Kraftfahrzeuge, Hebezeugen, Metallurgie, Forstwirtschaft und Werkzeugmaschinen eingesetzt.

Kann Huazhou maßgeschneiderte Ölnutmuster und Flanschversionen herstellen?

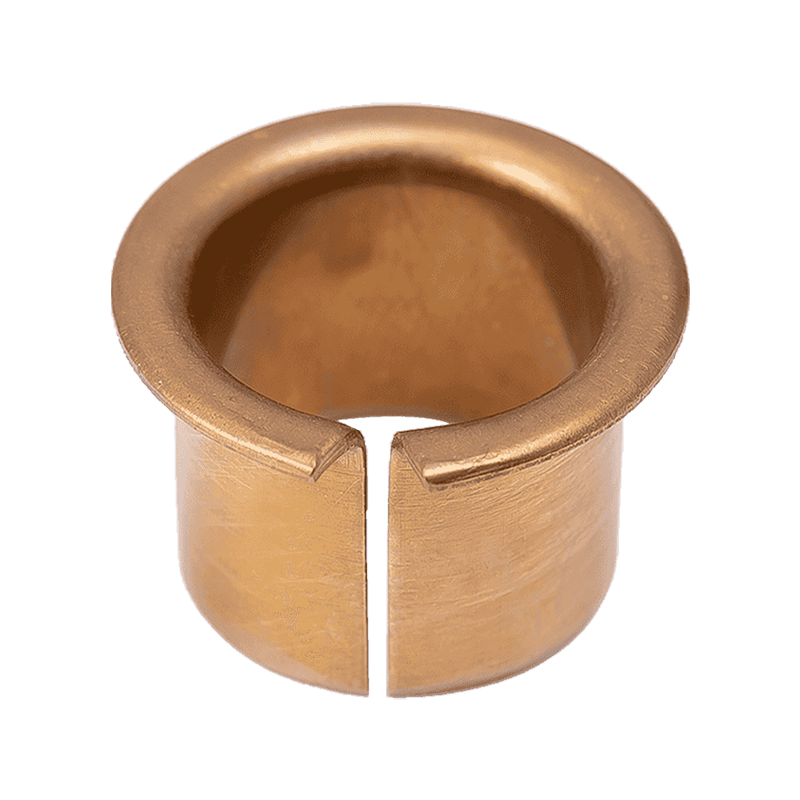

Ja. Wir bearbeiten Öllöcher, Rautennuten, Vertiefungen und Flansche auf der Reibfläche. Flanschversionen wie HZ090F sorgen für axiale Positionierung und vereinfacht den Einbau in Getrieben, Pumpen und Fördersystemen.

Was ist der Unterschied zwischen HZ090-Zinnbronze- und HZ092-Messingbuchsen?

HZ090 verwendet CuSn8P-Zinnbronze mit einer maximalen dynamischen Belastung von 100 MPa und einer linearen Geschwindigkeit von 2,5 m/s. HZ092 verwendet CuZn31Si-Messing mit 90 MPa und 1,5 m/s und eignet sich daher für Positionen mit geringerer Last und niedrigerer Geschwindigkeit, bei denen die Korrosionsbeständigkeit von Messing nützlich ist.

Wie kann ich ein Angebot für HZ-090-Buchsen anfordern?

Senden Sie die Wellen- und Gehäuseabmessungen, Last, Geschwindigkeit, Temperatur, Schmiermethode und Jahresmenge. Wir antworten innerhalb von 12 Stunden nach dem Arbeitstag und können innerhalb von drei Tagen Muster zur Bewertung erstellen.
