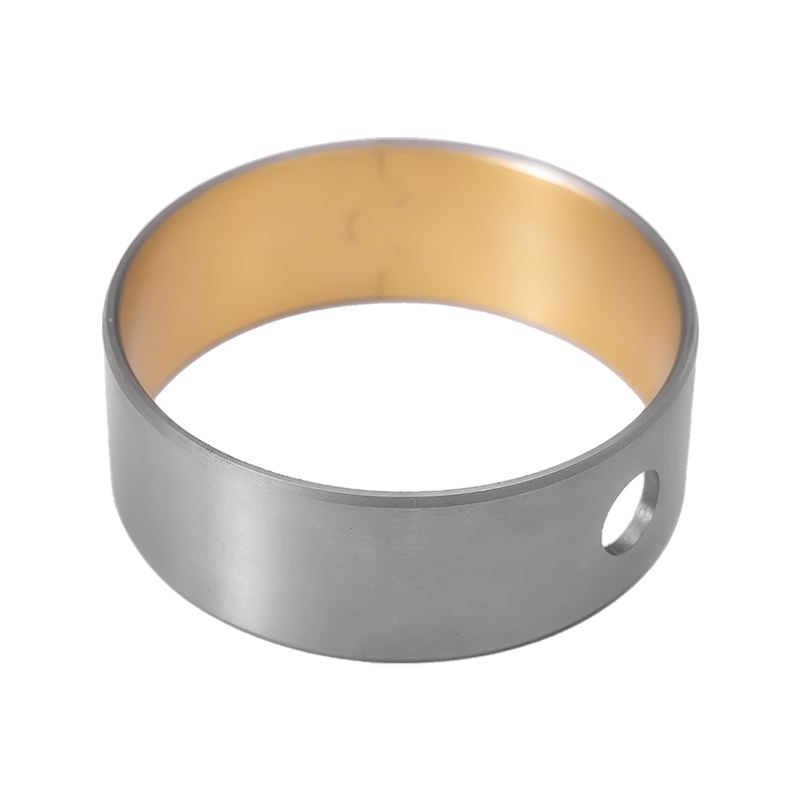

Das Bimetall-Verbundlager HZ801 mit natürlicher Oberfläche ist so konstruiert, dass es ...
Materialeigenschaften Stahlverstärktes, mit Bleibronze ausgekleidetes Lagermate...

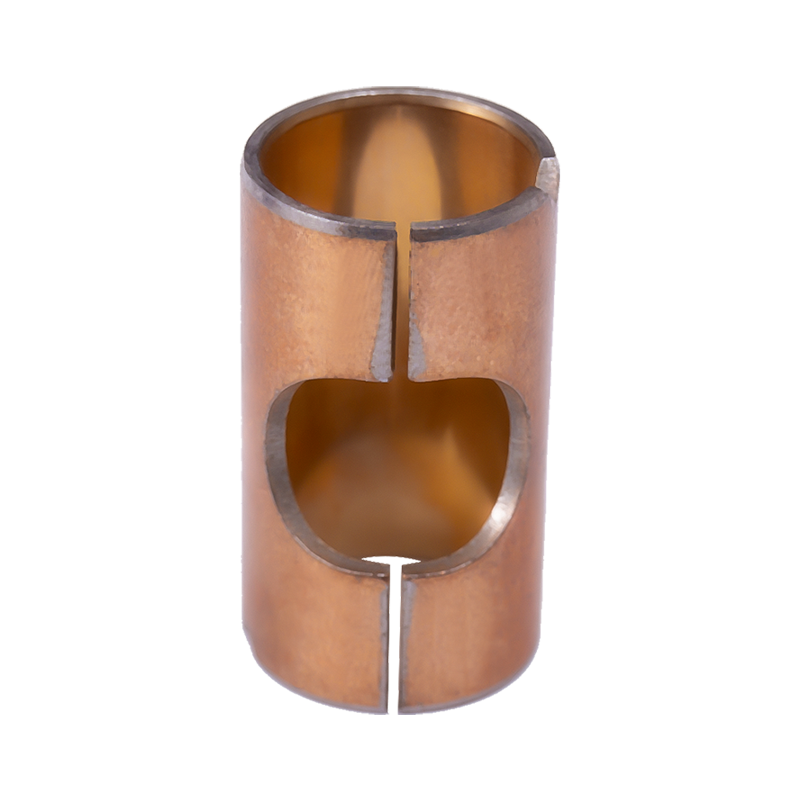

Das verkupferte Bimetall-Verbundlager HZ803 verfügt über ein zweischichtiges Design mit...
Das verkupferte Bimetall-Verbundlager HZ804 integriert präzisionsgefertigte Ölnuten in ...

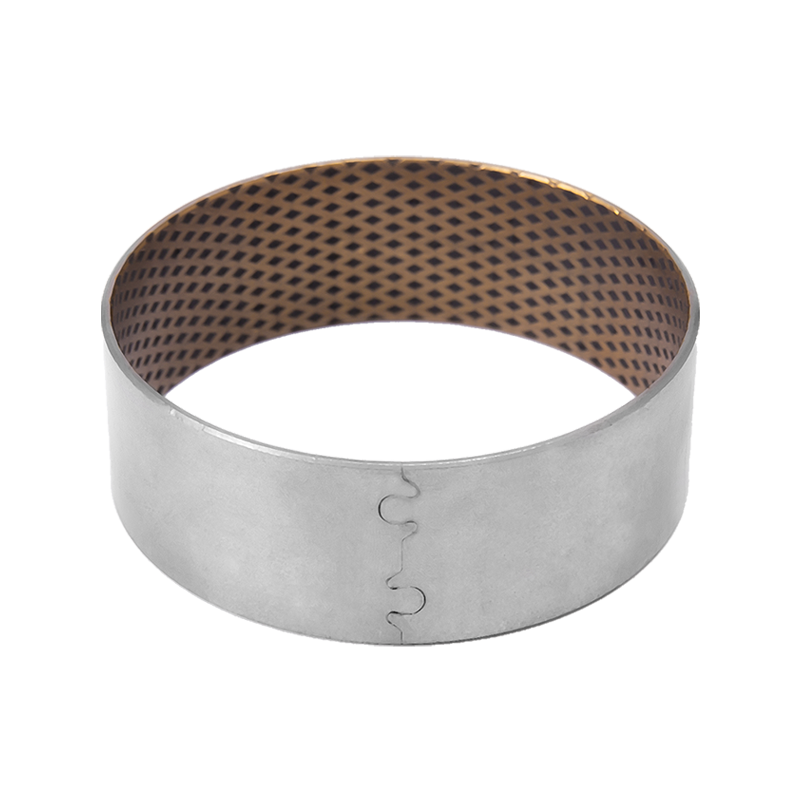

Produktübersicht HZ08G ist eine Art Lager auf der Basis einer Stahl-Blei-Bronze...
Aufgrund der Eigenschaften der HZ-Bimetalllagermaterialien müssen HZ-Bimetalllager in einer ölgeschmierten Umgebung arbeiten. Je nach Anwendungsszenario können sie grundsätzlich für drei Schmierbedingungen ausgelegt werden. In Bewegungsszenarien mit niedriger Geschwindigkeit, wie z. B. Ausgleichsbrücken für Kraftfahrzeuge, Federstahlplatten, Bremsbacken, Achsschenkel, Stempelführungen, Antriebsräder für Bulldozer, angetriebene Räder und andere Teile, können sie für eine Fettschmierung ausgelegt sein, d. In mittelschnellen Bewegungsszenarien wie Pleuelstangen, Wellen von Stanz- und Schermaschinenwerkzeugen, Förderrädern und anderen Teilen können sie mit einer Ölbecherschmierung ausgestattet werden. In Hochgeschwindigkeits-Bewegungsszenarien wie Getrieben, Ölpumpen, Ölzylindern, Motoren, Kupplungen und anderen Teilen können sie für eine Ölimmersionsschmierung ausgelegt werden.
Zhejiang Huazhou Technology Co., Ltd. ist ein in China ansässiger Hersteller von Gleitlagern Bimetall-Verbundlager HZ-800 Familie ist unser stahlverstärktes, mit Bleibronze ausgekleidetes Sortiment für ölgeschmierte Hochlastanwendungen. Wir produzieren die Materialklassen HZ800, HZ720, HZ700, HZJ20 und HZ930 als Buchsen, Wickelhülsen, Flanschteile und Anlaufscheiben, die an Automobil-, Bau-, Agrar- und allgemeine Industrieprogramme geliefert werden.
Das Sortiment basiert auf einem Bimetallstreifen: einem kohlenstoffarmen Stahlträger für strukturelle Festigkeit und Wärmeableitung, der metallurgisch mit einer Kupferlegierungsauskleidung verbunden ist, die die Gleitfläche trägt. Die Teile werden in unserem Werk in Nanxun geformt, bearbeitet und fertiggestellt, wo mehr als 280 Spezialausrüstungen und 50 automatische Produktionslinien Volumenprogramme sowie kundenspezifische Geometrien unterstützen.
Jedes HZ-800-Teil weist die gleiche Bimetallkonstruktion auf, die Oberflächenbeschaffenheit und die Schmierfunktion werden jedoch für den Arbeitspunkt ausgewählt. Glattplattenvarianten laufen mit glatter Gleitfläche; Ölnut-Varianten verfügen über bearbeitete Kanäle, die das Schmiermittel über die belastete Zone verteilen; Bei verkupferten Varianten kommt zusätzlich eine galvanische Schicht für Wärmeleitfähigkeit und Einlaufverhalten hinzu. Ausführungen mit Graphiteinbettung und geschweißtem Flansch erweitern die Familie für spezielle Montage- und Schmierbedingungen.
| Modell | Oberfläche / Merkmal | Typische Passform |
|---|---|---|
| HZ801 | Natürliche Farbe, glatte Platte | Hochschlag- und vibrierende Buchsen und Unterlegscheiben; Grenz- oder Gemischschmierung |
| HZ802 | Natürliche Farbe, Ölrille | Lenkgetriebe, Achsschenkelbolzenbuchsen, Pedalbuchsen, Hebezeug |
| HZ803 | Verkupferte, glatte Platte | Elektromotoren, Hydraulikpumpen, teilgeschmierter Einlaufbetrieb |
| HZ804 | Verkupfert, Ölnuss | Kontinuierliche geschmierte Rotation mit kontrollierter Ölzufuhr |
| HZ08G | Bimetallische, in Graphit eingebettete Kupferbuchse | Anwendungen, die beim Start eine zusätzliche Trockenschmierung erfordern |

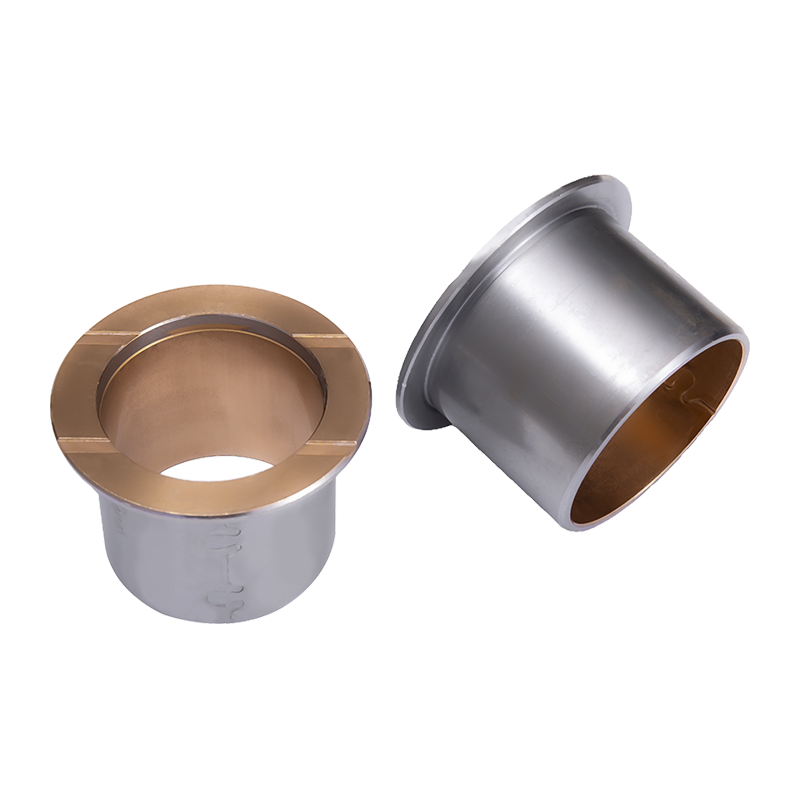

| HZ08M | Bimetallischer Verbundwerkstoff mit geschweißtem Flansch | Axiale Lage plus Radiallast in einem Teil |
Die Kleidungslegierung bestimmt die zulässige Belastung, Härte und Temperaturobergrenze. Wir produzieren fünf Standardqualitäten mit jeweils anerkannten internationalen Äquivalenten, sodass eine Zeichnung, die sich auf SAE-, GLYCO- oder JIS-Codes bezieht, einem Huazhou-Material zugeordnet werden kann, ohne das Gehäuse neu zu entwerfen.
Die Härte der Gegenwelle wird pro Klasse angegeben – 53 HRC für HZ800 und HZ930, 50 HRC für HZ720, 270 HB für HZ700 und 250 HB für HZJ20 – Wellenmaterial und Wärmebehandlung sind daher Teil der Lagerauswahl und keine gesonderte Entscheidung.
HZ-800-Lager müssen in einer geschmierten Umgebung laufen. Wir entwerfen die Schmiermethode nach dem Bewegungsprofil, anstatt auf jedem Teil Muster anzuwenden.
Langsame Bewegung – Automobil-Ausgleichsbrücken, Federstahlplatten, Bremsbacken, Achsschenkel, Stempelführungen, Bulldozerantrieb und angetriebene Räder. Bei der Montage wird Fett aufgetragen und bei Wartungsintervallen nachgefüllt.
Bewegung mit mittlerer Geschwindigkeit – Pleuelstangen, Wellen von Stanz- und Schermaschinen, Förderräder. Die Ölzufuhr erfolgt durch das Gehäuse oder die Welle.
Hochgeschwindigkeitsbewegung – Getriebe, Ölpumpen, Ölzylinder, Motoren, Kupplungen. Das Lager läuft vollgeflutet und ist auf die Dauerfestigkeit der Auskleidung angewiesen.
HZ-800 ist der geschmierte, hochbelastbare Zweig unseres Gleitlagerprogramms. Wenn für ein Projekt ein anderes Schmiersystem oder ein anderer Gehäusestil erforderlich ist, liefern wir die passende Familie aus demselben Werk.
HZ-800-Teile werden als umwickelte Buchsen, bearbeitete Hülsen, Flanschbuchsen, Halbbuchsen und Unterlegscheiben geliefert. Darin sind die konfigurierbaren Variablen:
Das Werk in Nanxun betreibt Wickelmaschinen, Stanzpressen, automatische Anfas- und Wickelanlagen sowie Rohmaterial-Sinterlinien, unterstützt durch Tausende von Schleifwerkzeugsätzen. Mit dieser Ausrüstungsbasis können wir die Maßkonsistenz über Wiederholungsgebühren hinweg gewährleisten, anstatt jeden Auftrag als Einzelauftrag zu behandeln. Unser Qualitätssystem ist nach IATF 16949 für die Automobillieferkette zertifiziert und wir verfügen über nationale Anerkennungen für High-Tech-Unternehmen und Gebrauchsmusterpatente für Lagerprodukte.
Die Abnahme wird pro Projekt vereinbart. Zu den allgemeinen Unterlagen gehören die Bestätigung der Materialgüte anhand der entsprechenden Codes, die Bronzehärte, die Maßprüfung von, Außendurchmesser, Länge und Wandstärke sowie der Oberflächenzustand der Auskleidung und Beschichtung. Wenn ein Kunde eine Erstmusterprüfung oder Musterfreigabe benötigt, erstellen wir innerhalb von drei Tagen Muster zur Bewertung vor der Serienfreigabe.
Bimetallbuchsen werden normalerweise in ein bearbeitetes Gehäuse eingepresst. Die Bohrungstoleranz nach dem Einbau, die Rundheit des Gehäuses und die Einführungsphase wirken sich alle auf das endgültige Spiel aus. Daher liefern wir empfohlene Passungsdaten mit dem Zeichnungspaket. Da die Kleidung metallurgisch mit der Stahlunterlage verbunden ist, kann das Teil als Ganzes ausgetauscht werden, ohne dass das Gehäuse erneut bearbeitet werden muss.
Um ein HZ-800-Lager genau zu zitieren, gehen wir von der Katalogbewerbung aus, nicht nur von einer Nummer. Mithilfe der folgenden Eingaben können wir die Sorte, Geometrie und Schmierfunktion auswählen und die Machbarkeit bestätigen.
| Eingabe | Was wir brauchen | Warum es wichtig ist |
|---|---|---|
| Abmessungen | Bohrung, Außendurchmesser, Länge, Wandstärke, Flanschgröße, Zeichnung oder Muster | Definiert die Umform- und Bearbeitungsroute |
| Beladen | Radiale Belastung, Richtung, Stoß oder Vibration | Legt die erforderliche zulässige dynamische Last und Neigung fest |
| Bewegung | Geschwindigkeit, Hub, Rotation oder Oszillation, Arbeitszyklus | Treibt die Schmiermethode und das Rillendesign an |
| Umwelt | Betriebstemperatur, Verschmutzung, Korrosionseinwirkung | Bestätigt die Temperaturobergrenze und die Wahl der Beschichtung |
| Gegenwelle | Material, Härte, Oberflächenbeschaffenheit | Muss den angegebenen HRC- oder HB-Mindestwert erfüllen |
| Wohnen | Bohrungstoleranz, Material, Wandstärke | Bestimmt das Spiel beim Einpressen und nach dem Einpassen |
| Programm | Jahresvolumen, Losgröße, Lieferplan, Verpackung | Plant Werkzeuge, Produktionsplätze und Versandumfang |
Bei beiden handelt es sich um Bimetalllager mit glatten Platten und der gleichen Konstruktion mit Stahlrücken und Bleibronze-Auskleidung. HZ801 verfügt über eine natürliche Oberfläche für schnelles Einlaufen und stabile Reibung bei stärkerer Beanspruchung. HZ803 fügt eine galvanische Kupferschicht hinzu, die die Wärmeleitfähigkeit, Korrosionsbeständigkeit und Kompatibilität mit der Gegenfläche verbessert, was für Motoren, Hydraulikpumpen und halbgeschmierte Anwendungen geeignet ist.
Bimetalllager HZ-800 sind für geschmierte Anwendungen konzipiert. Die HZ08G-Variante mit Graphiteinbettung sorgt für eine Notschmierung beim Anfahren oder Aussetzbetrieb, Dauertrockenlauf ist jedoch nicht vorgesehen. Für einen völlig wartungsfreien Betrieb würden wir uns stattdessen die selbstschmierende HZ-10-Reihe ansehen.
HZ800 mit CuPb10Sn10-Auskleidung ist die stärkste Sorte in der Familie, mit einer zulässigen maximalen dynamischen Belastung von 65 N/mm² und einer Temperaturobergrenze von 260 °C. Es ist die Standardwahl für Vibrationsbuchsen und Unterlegscheiben mit hoher Stoßbelastung. HZ930 bietet eine bleifreie Alternative mit der gleichen Nennleistung von 65 N/mm².
Ja. Wir fertigen nach Kundenzeichnungen, einschließlich nicht standardmäßiger Bohrung, Außendurchmesser, Länge, Wandstärke, Flanschgeometrie und Nutmuster. In drei Tagen werden Muster angefertigt, um vor der Serienproduktion die Passform und das Laufverhalten zu prüfen.
Materialqualität und gleichwertiger Code, Bronzehärte, Maßkontrollprotokolle und Oberflächenzustand gehören zum Standardpaket. Sofern das Projekt dies erfordert, werden Erstmusterprüfberichte und Musterfreigabeprotokolle bereitgestellt. Unser Qualitätssystem ist nach IATF 16949 zertifiziert.
Verpackung und Lieferumfang werden je Bestellung vereinbart und umfassen Teileschutz, Etikettierung und Karton- bzw. Verpackung. Palettenkonfiguration. Wir exportieren in Märkte wie Russland, Malaysia, Irak und Rumänien und bestätigen die Versandbedingungen bei der Auftragsprüfung.
