Anwendungsbereich

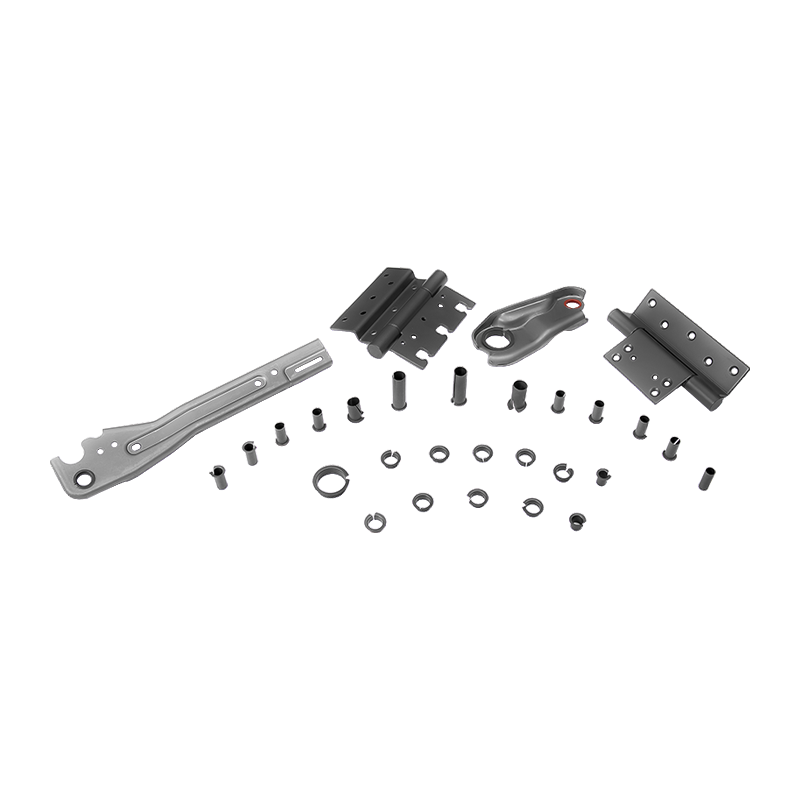

Derzeit wird es häufig in Textilmaschinen, Gelenklagern, Automobiltürscharnieren usw. verwendet.
Technisches Datum
| Leistungsindex | Daten |
| Max. Belastbarkeit P | 100N/mm² |
| Reibungskoeffizient μ | 0,05–0,20 |
| Arbeitstemperatur | 40℃~280℃ |
| Geschwindigkeitsbegrenzung V | 1,0 m/s |
Technischer Support
Lagerauswahl
HZ Bush hat verschiedene Arten von Lagermaterialien entsprechend den unterschiedlichen Arbeitsbedingungen entwickelt. Der Benutzer kann die Materialbasis entsprechend der Arbeitsumgebung des Lagers, der Last, der Geschwindigkeit, dem Verschleiß, der Widerstandsanforderung, der Bewegungsmethode, der Installation, den Materialkosten usw. auswählen.

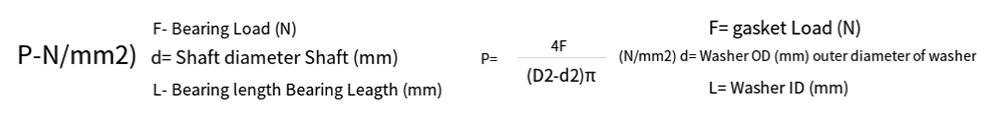

Traglast
Zylindrische Buchsen, Flanschbuchsen / Anlaufscheibe

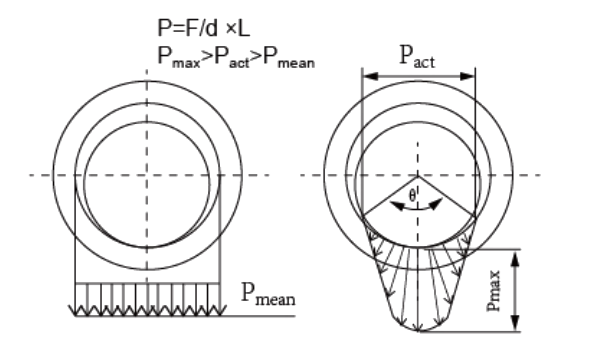

B. Spielfaktor, Buchsenfase, Ölnut usw. Die tatsächliche Belastung (Pact) ist höher als die Berechnungstheorie (Pmean).
Geschwindigkeit
Rotierende Bewegung / Oszillierende Bewegung / hin- und hergehende Bewegung
PV=PXV (N/mm2xm/s)
PV ist das Produkt aus der spezifischen Lagerbelastung p und der Gleitgeschwindigkeit V, was sehr wichtige Konstruktionsdaten sind. Wir empfehlen, dass ein niedrigerer PV-Wert zu einer längeren Lebensdauer führt. Überschreiten Sie außerdem nicht die max. von Materialbelastung, Geschwindigkeit, Temperatur. Und wenn möglich niedriger.
Der Einbau der Gleitbuchse und des Gehäuses
HZ-Buchsen sollten in einer Hand mit Kerosin oder Dieselöl gereinigt, in Motoröl getaucht und dann getrocknet werden. Stellen Sie beim Einbau der Buchse in das Gehäuse sicher, dass sich die Buchse nicht im Gehäuse dreht oder sich in axialer Richtung bewegt, und stellen Sie gleichzeitig sicher, dass die Außenfläche vollständig Kontakt mit der Grundbohrung hat. Stellen Sie im Allgemeinen sicher, dass die Kontaktfläche mehr als 70 % beträgt, um so die Belastbarkeit und die Übertragung von Reibungswärme zu verbessern. Die Innenfläche der HZ-Buchse besteht aus selbstschmierendem Kunststoff, die Außenfläche aus Stahl. Der Reibungskoeffizient von Stahl zu Stahl ist größer als der von Stahl zu Kunststoff. Daher sollten wir die leicht abgestufte feste Passung wählen, um zu verhindern, dass sich die Achshülse beim Arbeiten in der Basis bewegt, und auch verhindern, dass die inneren Löcher aufgrund der großen festen Passung des Außendurchmessers verformt und zu groß werden.
Ein Auskreisen der Achshülse sollte bei Hochdruck-Arbeitsbedingungen vermieden werden. Hier werden zwei Methoden empfohlen:
1. Erhöhen Sie den Außendurchmesser der Achshülse, und die Verformung der Innenlöcher kann mit dem Kalibrierkernstab kalibriert werden.
2. Tragen Sie beim Einbau den sauerstoffbeständigen Kleber ZY 801 auf das Gehäuse auf, um die Verbundfestigkeit zwischen Achshülse und Grundloch zu verstärken.

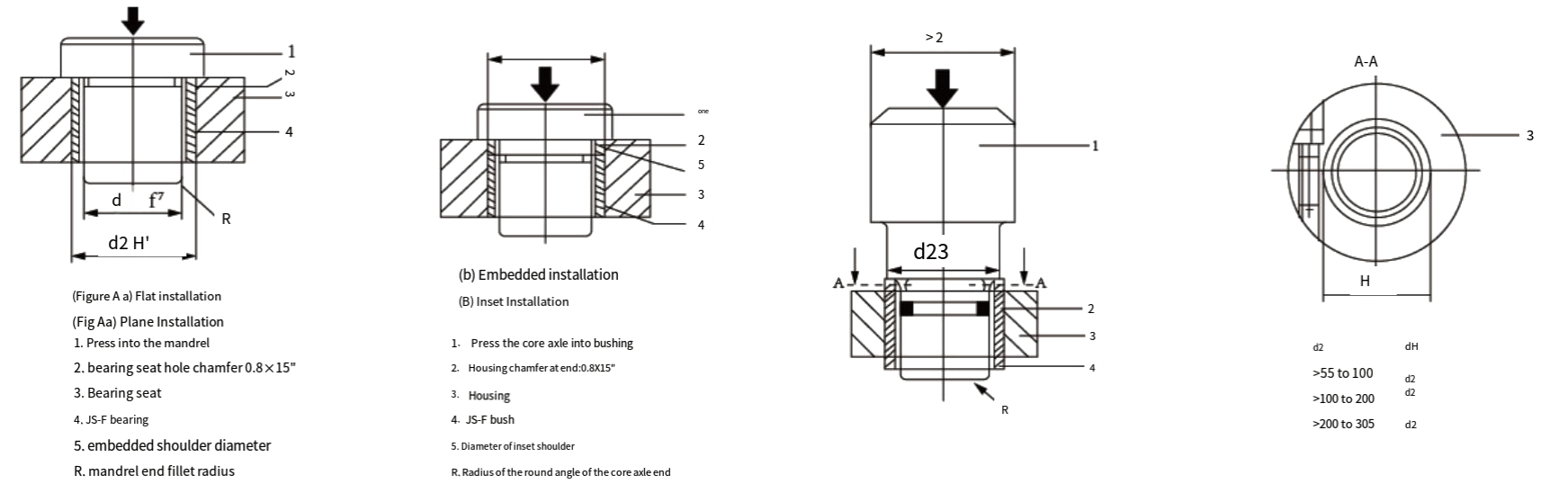

Bei einer Buchse (Außendurchmesser < 55 mm) drücken Sie die Buchse mithilfe einer Kernachse mit Griff vorsichtig und vorsichtig in das Gehäuse. Abb. A.
Drücken Sie bei einer Buchse (Außendurchmesser > 55 mm) die Buchse vorsichtig und vorsichtig mit einem Griff mit Schulter, einem „O“-Ring und einem Hilfskreis in das Gehäuse.Abb. B.
