1.1 Was sind Bimetall-Verbundlager ?
Bimetall-Verbundlager sind Spezialkomponenten, die für eine hervorragende Leistung unter Bedingungen hoher Belastung und hohem Verschleiß ausgelegt sind. Sie werden durch die Verbindung zweier unterschiedlicher Metalle hergestellt, um eine Lagerfläche zu bilden, die die einzigartigen Eigenschaften beider Materialien vereint. Typischerweise besteht das Lager aus einer Stahlträgerschicht für strukturelle Festigkeit und einem weicheren, verschleißfesten Material wie Bronze oder Aluminium als Lageroberfläche. Durch diese Kombination bieten Bimetall-Verbundlager die Haltbarkeit von Stahl mit den reibungsmindernden Eigenschaften weicherer Metalle.
Die Konstruktion dieser Lager ist darauf ausgelegt, rauen Betriebsbedingungen standzuhalten, was sie zu einer zuverlässigen Wahl für eine Vielzahl industrieller Anwendungen macht. Die Verbindung der beiden Metalle erfolgt typischerweise durch Methoden wie Plattieren, Diffusionsbinden oder Extrudieren, wodurch eine dauerhafte und wirksame Verbindung zwischen den Schichten gewährleistet wird.
1.2 Vorteile der Verwendung von Bimetall-Verbundlagern
Bimetall-Verbundlager bieten mehrere Vorteile, die sie zur idealen Wahl für verschiedene Anwendungen machen, von der Automobilindustrie bis zur Luft- und Raumfahrt. Nachfolgend sind einige der wichtigsten Vorteile aufgeführt:
Hohe Tragfähigkeit: Durch die Kombination eines starken Stahlrückens mit einer weicheren Lageroberfläche können diese Lager hohe Belastungen effizient bewältigen. Die Stahlunterlage sorgt für die nötige strukturelle Festigkeit, um schwere Maschinen und Geräte zu tragen.
Ausgezeichnete Verschleißfestigkeit: Die Lageroberfläche besteht häufig aus Materialien wie Bronze oder Aluminium und bietet eine hervorragende Verschleißfestigkeit. Aufgrund dieser Eigenschaft eignen sich Bimetall-Verbundlager gut für Anwendungen, bei denen Reibung und Verschleiß eine große Rolle spielen.
Gute Dauerfestigkeit: Diese Lager sind so konzipiert, dass sie wiederholten Belastungszyklen ohne Ausfall standhalten und so eine langfristige Haltbarkeit auch in anspruchsvollen Umgebungen gewährleisten. Ihre Ermüdungsbeständigkeit verlängert ihre Lebensdauer in anspruchsvollen Anwendungen.
Verbesserte Korrosionsbeständigkeit: Die in Bimetall-Verbundlagern verwendeten Materialien werden aufgrund ihrer Korrosionsbeständigkeit ausgewählt und eignen sich daher ideal für den Einsatz in Umgebungen, in denen Feuchtigkeit oder andere korrosive Elemente ein Problem darstellen. Beispielsweise sind Bronze- und Aluminiumlegierungen äußerst beständig gegen Rost und Zersetzung.
1.3 Branchenübergreifende Anwendungen
Bimetall-Verbundlager finden dank ihrer robusten Leistungseigenschaften in den unterschiedlichsten Branchen ihren Platz. Hier sind einige bemerkenswerte Anwendungen:
Automobilindustrie : Bimetall-Verbundlager werden häufig in Motorkomponenten wie Kurbelwellen- und Pleuellagern sowie in Getriebekomponenten wie Buchsen und Anlaufscheiben verwendet. Aufgrund ihrer hohen Belastbarkeit und Verschleißfestigkeit sind sie ideal für den Einsatz unter den anspruchsvollen Bedingungen in einem Motor geeignet.
Industriemaschinen : Im Schwermaschinenbereich werden Bimetall-Verbundlager häufig in Maschinen wie Baumaschinen und Bergbaumaschinen eingesetzt, wo sie hohen Lasten standhalten und unter rauen Betriebsbedingungen verschleißfest sind. Darüber hinaus spielen sie eine entscheidende Rolle in hydraulischen Systemen, einschließlich Pumpen, Motoren und Zylindern.
Luft- und Raumfahrt : In der Luft- und Raumfahrtindustrie werden Bimetall-Verbundlager in Fahrwerkskomponenten und Steuerflächen eingesetzt. Ihre Fähigkeit, unter extremen Temperaturn und Belastungen effektiv zu funktionieren, macht sie zu einer zuverlässigen Wahl für diese kritischen Anwendungen.
Arten von Bimetall-Verbundlagern
2.1 Bronzelager mit Stahlrücken
Bronzelager mit Stahlrücken gehören zu den gebräuchlichsten Arten von Bimetall-Verbundlagern, insbesondere in Anwendungen, die sowohl eine hohe Festigkeit als auch eine hervorragende Verschleißfestigkeit erfordern. Diese Lager bestehen aus einer Stahlträgerschicht, die für strukturelle Unterstützung sorgt, während die Lageroberfläche aus einer Bronzelegierung besteht, die typischerweise aus Kupfer und Zinn besteht.
Beschreibung und Eigenschaften
Bronze wird aufgrund seiner hervorragenden tribologischen Eigenschaften ausgewählt, zu denen eine hohe Verschleißfestigkeit, gute Gleiteigenschaften und Korrosionsbeständigkeit gehören. Der Stahlrücken bietet die nötige Festigkeit, um schwere Lasten zu tragen, während die Bronzeschicht die selbstschmierenden Eigenschaften bietet, die für die Reduzierung der Reibung zwischen beweglichen Teilen unerlässlich sind.
Allgemeine Anwendungen
Bronzelager mit Stahlrücken werden häufig in Automobilanwendungen wie Motorlagern (Kurbelwelle, Pleuel) eingesetzt, wo sie hohen Belastungen und Temperaturen standhalten. Sie werden auch in schweren Maschinen wie Bau- und Bergbaumaschinen eingesetzt, wo Haltbarkeit und Verschleißfestigkeit von entscheidender Bedeutung sind.
2.2 Aluminiumlager mit Stahlrücken
Aluminiumlager mit Stahlrücken sind ein weiterer weit verbreiteter Typ von Bimetalllagern, der in bestimmten Anwendungen deutliche Vorteile bietet. Diese Lager verwenden eine Aluminiumlegierung als Lageroberfläche, die für zusätzliche Festigkeit mit einer Stahlunterlage verbunden ist.
Beschreibung und Eigenschaften
Aluminiumlegierungen sind im Vergleich zu Bronze leichter und kostengünstiger und bieten eine gute Korrosionsbeständigkeit. Allerdings hat Aluminium eine geringere Verschleißfestigkeit als Bronze und eignet sich daher für Anwendungen, bei denen geringere Belastungen oder weniger raue Bedingungen herrschen. Der Stahlrücken bietet immer noch die erforderliche Festigkeit, um die tragende Struktur zu stützen.
Allgemeine Anwendungen
Aluminiumlager mit Stahlrücken werden häufig in Anwendungen eingesetzt, bei denen Gewichtseinsparungen wichtig sind, beispielsweise in der Luft- und Raumfahrt- und Automobilindustrie. Beispielsweise werden diese Lager häufig in Flugzeugkomponenten wie Flügelklappen und Fahrwerken sowie in Getriebekomponenten verwendet, bei denen ein geringeres Gewicht von Vorteil ist.
2.3 Andere Materialkombinationen
Während Bronze- und Aluminiumlager mit Stahlrücken am häufigsten vorkommen, gibt es auch andere, speziellere Materialkombinationen, die in Bimetall-Verbundlagern verwendet werden. Dazu gehören Kombinationen mit Polymeren, PTFE (Polytetrafluorethylen) und anderen technischen Materialien, um spezifische Anforderungen zu erfüllen.
Übersicht über weniger verbreitete, aber spezielle Bimetalllager
Polymerlager mit Stahlrücken: Diese Lager werden häufig in Anwendungen mit geringer Belastung oder dort eingesetzt, wo eine Geräuschreduzierung wichtig ist. Die Polymerechicht kann so angepasst werden, dass sie verbesserte Schmiereigenschaften bietet.
PTFE-Lager mit Stahlrücken: PTFE ist für seine geringe Reibung und hervorragende chemische Beständigkeit bekannt und eignet sich daher ideal für Anwendungen in rauen oder korrosiven Umgebungen. Diese Lager werden typischerweise in Situationen eingesetzt, in denen hohe Präzision und minimale Reibung von entscheidender Bedeutung sind.
Obwohl diese Materialkombinationen nicht so weit verbreitet sind wie Bronze- oder Aluminiumlager mit Stahlrücken, spielen sie eine wesentliche Rolle in Spezialanwendungen, bei denen herkömmliche Bimetalllager möglicherweise nicht so effektiv sind.
Verwendete Materialien in Bimetall-Verbundlager
3.1 Stahlunterlage
Stahl ist aufgrund seiner inhärenten Festigkeit, Haltbarkeit und Widerstandsfähigkeit gegen Verformung unter schweren Lasten ein grundlegendes Material für die Konstruktion von Bimetall-Verbundlagern. Der Stahlträger sorgt für die notwendige strukturelle Unterstützung des Lagers und stellt sicher, dass es den mechanischen Belastungen in verschiedenen Anwendungen standhält.
Verwendete Stahlarten (z. B. Kohlenstoffstahl, Edelstahl)
Kohlenstoffstahl : Kohlenstoffstahl ist eines der am häufigsten verwendeten Materialien für die Trägerschicht von Bimetall-Verbundlagern. Es bietet hervorragende Festigkeit, Zähigkeit und Kosteneffizienz und ist somit ideal für Hochleistungsanwendungen. Allerdings kann es im Vergleich zu Edelstahl anfälliger für Korrosion sein.
Edelstahl : Edelstahl ist eine weitere Option, insbesondere wenn Korrosionsbeständigkeit eine wichtige Rolle spielt. Es bietet eine längere Haltbarkeit und kann in anspruchsvolleren Umgebungen eingesetzt werden, beispielsweise in maritimen oder chemischen Anwendungen. Lager mit Edelstahlrücken sind in der Regel teurer, bieten aber eine überlegene Leistung unter rauen Bedingungen.
Rolle von Stahl bei der Bereitstellung struktureller Unterstützung
Der Stahlrücken dient als Fundament des Lagers und bietet Widerstand gegen Verformung bei hohen Belastungen. Es stellt sicher, dass das Lager seine Form und Funktion auch unter extremem Druck oder Belastung beibehält, was zur Gesamtzuverlässigkeit und Langlebigkeit des Lagers im Betrieb beiträgt.
3.2 Lagerschichtmaterialien
Die Lageroberfläche, die aus weicheren Metallen oder Materialien besteht, ist entscheidend für die Reduzierung von Reibung und Verschleiß zwischen beweglichen Teilen. Die Wahl des Materials für die Lagerschicht hängt von den spezifischen Anforderungen der Anwendung ab, darunter Faktoren wie Belastung, Geschwindigkeit und Umgebungsbedingungen.
Bronzelegierungen: Zusammensetzung und Eigenschaften
Bronze ist einer der am häufigsten verwendeten Werkstoffe für die Lagerschicht in Bimetall-Verbundlagern. Bronzelegierungen bestehen typischerweise aus Kupfer, Zinn und anderen Elementen wie Phosphor oder Blei, um bestimmte Eigenschaften zu verbessern. Die Zusammensetzung der Legierung bestimmt die Widerstandsfähigkeit des Lagers gegenüber Verschleiß, Korrosion und Ermüdung.
Eigenschaften : Bronze bietet eine hervorragende Verschleißfestigkeit, gute Reibungseigenschaften und Korrosionsbeständigkeit. Es ist ideal für Anwendungen mit hohen Belastungen und bei denen die Schmierung nicht immer verfügbar oder effizient ist.
Aluminiumlegierungen: Zusammensetzung und Eigenschaften
Aluminiumlegierungen sind eine weitere beliebte Wahl für die Lagerschicht in Bimetall-Verbundlagern, insbesondere wenn Gewichtsreduzierung im Vordergrund steht. Aluminiumlegierungen sind leichter als Bronze und weisen eine gute Korrosionsbeständigkeit auf. Sie werden häufig in Luft- und Raumfahrt- und Automobilanwendungen eingesetzt, bei denen die Reduzierung des Gesamtgewichts der Komponenten von entscheidender Bedeutung ist.
Eigenschaften : Aluminiumlegierungen haben typischerweise eine geringere Verschleißfestigkeit als Bronze, aber ihr niedriger Reibungskoeffizient und ihre gute Wärmeleitfähigkeit machen sie für spezifische, weniger anspruchsvolle Anwendungen geeignet.
Andere Materialien: Polymere, PTFE
Als Lagerschichtwerkstoffe kommen teilweise Polymere oder PTFE (Polytetrafluorethylen) zum Einsatz. Diese Materialien werden häufig aufgrund ihrer geringen Reibung, hohen chemischen Beständigkeit und selbstschmierenden Eigenschaften ausgewählt.
Polymers : Polymere wie POM (Polyoxymethylen) werden in Anwendungen eingesetzt, die geringe Reibung und Geräuschreduzierung erfordern. Diese Materialien können bei Anwendungen mit geringerer Belastung oder bei bestimmten Betriebsbedingungen (z. B. extremen Temperaturen) eine gute Leistung erbringen.
PTFE : PTFE wird häufig in Lagern verwendet, die mit minimaler Schmierung betrieben werden müssen, oder in Umgebungen, in denen Schmierstoffe nicht möglich sind. Es ist chemisch inert und verfügt über eine hervorragende Beständigkeit gegenüber einer Vielzahl aggressiver Substanzen, was es ideal für den Einsatz in der chemischen oder Lebensmittelindustrie macht.
3.3 Beschichtungen und Oberflächenbehandlungen
Zusätzlich zur Auswahl der Materialien werden häufig Beschichtungen und Oberflächenbehandlungen auf die Lagerschichten aufgebracht, um deren Leistung weiter zu verbessern. Diese Behandlungen können die Verschleißfestigkeit verbessern, die Reibung verringern und einen besseren Korrosionsschutz bieten.
Hartverchromung : Hierbei handelt es sich um eine gängige Oberflächenbehandlung zur Verbesserung der Verschleißfestigkeit von Lageroberflächen, insbesondere bei Hochlastanwendungen.
Nickelbeschichtung : Nickelbeschichtungen werden häufig aufgetragen, um Korrosionsbeständigkeit in aggressiveren Umgebungen zu gewährleisten, z. B. bei der Schifffahrt oder bei der chemischen Verarbeitung.
Keramikbeschichtungen : In speziellen Anwendungen werden Keramikbeschichtungen verwendet, um die Härte und Verschleißfestigkeit der Lageroberfläche zu erhöhen.
Konstruktionsüberlegungen für Bimetall-Verbundlager
4.1 Lagerabmessungen und Toleranzen
Die Konstruktion von Bimetall-Verbundlagern erfordert eine sorgfältige Beachtung ihrer Abmessungen und Toleranzen, um eine ordnungsgemäße Passung und Funktion innerhalb der Maschine oder Ausrüstung sicherzustellen. Präzision in diesen Aspekten ist für die effiziente Leistung des Lagers, die Minimierung des Verschleißes und die Vermeidung vorzeitiger Ausfälle von entscheidender Bedeutung.
Bedeutung präziser Abmessungen
Präzise Lagerabmessungen stellen sicher, dass das Lager richtig in sein Gehäuse oder seine Tragstruktur passt und den beweglichen Komponenten den nötigen Halt und die nötige Stabilität bietet. Falsche Abmessungen können zu schlechter Ausrichtung, übermäßiger Reibung oder ungleichmäßiger Lastverteilung führen, was zu vorzeitigem Verschleiß oder Ausfall führen kann.
Standardtoleranzklassen
Lager werden nach bestimmten Toleranzklassen hergestellt, um Einheitlichkeit und Konsistenz in ihren Abmessungen zu gewährleisten. Diese Toleranzklassen sollen Schwankungen im Herstellungsprozess Rechnung tragen und gleichzeitig die erforderliche Passung beibehalten. Zu den Standardtoleranzklassen gehören:
H7-Toleranz : Wird häufig für Wellen- und Lochpassungen bei Anwendungen mittlerer Präzision verwendet.
P6-Toleranz : Wird für Anwendungen mit höherer Präzision verwendet, bei denen engere Passungen erforderlich sind.
C5-Toleranz : Wird typischerweise in sehr hochpräzisen Anwendungen verwendet, wie z. B. in der Luft- und Raumfahrt und bei Hochgeschwindigkeitsmaschinen.
Die Wahl der Toleranzklasse hängt von der konkreten Anwendung und den betrieblichen Anforderungen des Lagers ab.
4.2 Oberflächenbeschaffenheit und Schmiernuten
Die Oberflächenbeschaffenheit und die Einbeziehung von Schmiernuten sind zwei entscheidende Konstruktionsaspekte zur Optimierung der Leistung von Bimetall-Verbundlagern. Beide Faktoren beeinflussen die Fähigkeit des Lagers, die Reibung zu reduzieren, Schmiermittel zu verteilen und dem Verschleiß im Laufe der Zeit standzuhalten.
Einfluss der Oberflächenbeschaffenheit auf die Leistung
Die Oberflächenbeschaffenheit der Lagerfläche spielt eine wesentliche Rolle bei der Minimierung von Reibung und Verschleiß. Eine glatte Oberfläche verringert die Kontaktfläche zwischen dem Lager und den beweglichen Teilen, verringert den Reibungskoeffizienten und fördert eine bessere Schmierverteilung. Allerdings kann eine zu glatte Oberfläche nicht ausreichend Schmiermittel zurückhalten, was zu unzureichender Schmierung und erhöhtem Verschleiß führt.
Im Gegensatz dazu kann eine strukturierte oder leicht aufgeraute Oberfläche eine bessere Ölretention begünstigen und die Gesamtleistung des Lagers bei Hochlastanwendungen verbessern. Die Wahl der Oberflächenbeschaffenheit hängt von den spezifischen Betriebsbedingungen wie Belastung, Geschwindigkeit und der Art des verwendeten Schmiermittels ab.
Arten und Vorteile von Schmiernuten
In die Lageroberfläche sind häufig Schmiernuten eingearbeitet, um die Verteilung des Schmiermittels zu erleichtern und die Leistung zu steigern. Diese Rillen ermöglichen eine kontinuierliche Schmiermittelzufuhr zwischen dem Lager und seiner Gegenfläche, wodurch die Reibung verringert und ein Metall-zu-Metall-Kontakt verhindert wird. Zu den gängigen Arten von Schmiernuten gehören:
Gerade Rillen : Laufen über die gesamte Länge des Lagers und werden in Hochlastanwendungen eingesetzt.
Spiralrillen : Entwickelt für einen besseren Schmierfluss, insbesondere bei rotierenden Anwendungen.
Schmiernuten sind besonders wichtig bei Anwendungen, bei denen eine kontinuierliche Schmierung nicht möglich ist oder ein Trockenlauf erforderlich ist.
4.3 Tragfähigkeit und Betriebsbedingungen
Die Belastbarkeit eines Bimetall-Verbundlagers ist ein entscheidender Faktor bei der Konstruktion, da sie die maximale Belastung bestimmt, die das Lager ohne Ausfall tragen kann. Mehrere Faktoren beeinflussen die Belastbarkeit des Lagers, darunter die verwendeten Materialien, die Lagerabmessungen und das Schmiersystem.
Faktoren, die die Tragfähigkeit beeinflussen
Materialstärke : Die Festigkeit des Stahlrückens und des Lageroberflächenmaterials wirkt sich direkt auf die Belastbarkeit des Lagers aus. Beispielsweise können Lager mit einem dickeren Stahlrücken in der Regel höhere Belastungen aushalten.
Lagergeometrie : Die Form und Größe des Lagers, einschließlich der Dicke der Lagerschicht, kann Einfluss darauf haben, wie gleichmäßig die Last über die Lagerfläche verteilt wird.
Schmierung : Eine ordnungsgemäße Schmierung ist wichtig, um die Reibung zu reduzieren und die Last gleichmäßig auf der Lagerfläche zu verteilen. Eine unzureichende Schmierung kann zu erhöhtem Verschleiß und einer Verringerung der Belastbarkeit führen.
Überlegungen zu Temperatur, Geschwindigkeit und Schmierung
Temperature : Lager müssen für den Betrieb in einem bestimmten Temperaturbereich ausgelegt sein. Hohe Temperaturen können die Materialeigenschaften sowohl des Stahlträgers als auch der Lageroberfläche beeinträchtigen und zu erhöhtem Verschleiß oder verringerter Belastbarkeit führen. Für Hochtemperaturanwendungen können Materialien mit höherer thermischer Beständigkeit, wie beispielsweise Bronze oder Sonderlegierungen, verwendet werden.
Geschwindigkeit : Die Drehzahl, mit der das Lager arbeitet, hat auch Einfluss auf seine Konstruktion. Hochgeschwindigkeitsanwendungen erfordern Lager, die Zentrifugalkräften standhalten und eine stabile Schmierung bei schneller Rotation aufrechterhalten.
Schmierung : Die Art der Schmierung (Öl, Fett oder Trockenschmierung) und die Verfügbarkeit eines kontinuierlichen Schmiersystems sind wichtige Faktoren für den effizienten Betrieb des Lagers. Die Wahl der Schmierung beeinflusst Reibung, Verschleiß und Wärmeentwicklung im Lager.
Herstellungsprozesse
5.1 Verkleidungs- und Klebetechniken
Der Herstellungsprozess für Bimetall-Verbundlager umfasst mehrere kritische Schritte, wobei der wichtigste die Ummantelung und Verbindung der beiden Materialien ist. Der Klebeprozess gewährleistet eine starke und dauerhafte Verbindung zwischen dem Stahlträger und der Lageroberfläche, was für die Gesamtleistung des Lagers von entscheidender Bedeutung ist.
Methoden zum Verbinden verschiedener Metallschichten
Verkleidung : Plattieren ist ein Prozess, bei dem eine dünne Schicht eines Materials (z. B. Bronze oder Aluminium) mit einer dickeren Schicht eines anderen Materials (z. B. Stahl) verbunden wird. Dies geschieht häufig durch Anwendung von Hitze und Druck, um die beiden Schichten miteinander zu verschmelzen. Die Verbindung kann je nach den verwendeten Materialien durch Verfahren wie Warmwalzen, Extrudieren oder Sintern erfolgen.
Diffusionsbindung : Beim Diffusionsschweißen werden in einer kontrollierten Atmosphäre Wärme und Druck auf die Metallschichten ausgeübt, damit Atome aus den beiden Materialien diffundieren und eine metallurgische Verbindung bilden können. Durch diesen Prozess entsteht eine starke Verbindung, ohne dass Klebstoffe oder Füllmaterialien erforderlich sind, wodurch eine nahtlose und dauerhafte Verbindung gewährleistet wird.
Explosive Bindung : Sprengbonden ist eine Hochenergietechnik, bei der eine kontrollierte Sprengladung verwendet wird, um eine Metallschicht auf die Oberfläche einer anderen zu beschleunigen. Dieses Verfahren stellt eine metallurgische Verbindung zwischen den Schichten her und wird typischerweise für Materialien verwendet, die mit herkömmlichen Methoden schwer zu verbinden sind, wie z. B. Aluminium und Stahl.
Gewährleistung einer starken und zuverlässigen Haftung
Um die Festigkeit und Zuverlässigkeit der Verbindung sicherzustellen, müssen Hersteller die Temperatur, den Druck und die Verarbeitungszeit während des Plattier- oder Klebevorgangs sorgfältig kontrollieren. Jegliche Inkonsistenzen in der Bindung können zum Ausfall des Lagers führen. Daher ist es wichtig, dass die Materialien ordnungsgemäß vorbereitet werden und der Prozess streng kontrolliert wird.
5.2 Bearbeitung und Endbearbeitung
Sobald der Beschichtungs- oder Klebeprozess abgeschlossen ist, besteht der nächste Schritt darin, das Lager auf präzise Abmessungen zu bearbeiten und fertigzustellen. Dies ist entscheidend, um sicherzustellen, dass das Lager die erforderlichen Toleranzen einhält und effizient arbeitet.
Präzisionsbearbeitung für Maßgenauigkeit
Die Bearbeitung umfasst das Schneiden, Schleifen und Drehen des Lagers, um die richtigen Abmessungen und die richtige Oberflächengüte zu erzielen. Um eine hohe Präzision und Konsistenz zu erreichen, werden häufig CNC-Maschinen (Computer Numerical Control) eingesetzt. Durch diesen Schritt wird sichergestellt, dass das Lager ordnungsgemäß in die vorgesehene Anwendung passt und reibungslos und ohne übermäßigen Verschleiß funktioniert.
Oberflächenveredelungstechniken
Nach der Bearbeitung wird die Oberfläche des Lagers häufig behandelt, um seine Reibungseigenschaften und seine Verschleißfestigkeit zu verbessern. Zu den gängigen Oberflächenveredelungstechniken gehören:
Polieren : Durch das Polieren der Lageroberfläche werden raue Stellen geglättet, wodurch Reibung und Verschleiß verringert werden.
Kugelstrahlen : Bei diesem Verfahren wird die Oberfläche mit kleinen Stahlkugeln bombardiert, um eine Druckspannungsschicht zu erzeugen, die die Ermüdungsfestigkeit und Verschleißfestigkeit des Lagers verbessern kann.
Beschichtung : Einige Lager werden zusätzlichen Beschichtungsprozessen unterzogen, wie z. B. einer Nickel- oder Chrombeschichtung, um ihre Korrosionsbeständigkeit oder Verschleißeigenschaften weiter zu verbessern.
5.3 Qualitätskontrolle und Prüfung
Die Gewährleistung der Qualität und Zuverlässigkeit von Bimetall-Verbundlagern ist für ihre Leistung in kritischen Anwendungen von entscheidender Bedeutung. Um sicherzustellen, dass jedes Lager die erforderlichen Standards erfüllt, sind strenge Test- und Qualitätskontrollmaßnahmen erforderlich.
Zerstörungsfreie Prüfmethoden
Techniken der zerstörungsfreien Prüfung (NDT) werden üblicherweise verwendet, um Defekte im Lager zu erkennen, ohne es zu beschädigen. Zu diesen Methoden gehören:
Ultraschallprüfung : Wird verwendet, um das Material auf Hohlräume oder Risse zu prüfen, die die Verbindung zwischen den Schichten schwächen könnten.
Röntgeninspektion : Mit dieser Methode können interne Fehler oder Inkonsistenzen in der Tragstruktur identifiziert werden.
Magnetpulverprüfung : Wird häufig zur Erkennung von Rissen an der Oberfläche und unter der Oberfläche verwendet, insbesondere in Lagern mit Stahlrücken.
Leistungstests unter verschiedenen Bedingungen
Um sicherzustellen, dass das Lager den Bedingungen standhält, denen es im Betrieb ausgesetzt ist, wird es Leistungstests unterzogen. Dies kann Folgendes umfassen:
Belastungstest : Zur Überprüfung der Fähigkeit des Lagers, die erforderliche Last ohne übermäßige Verformung oder Ausfall zu tragen.
Temperaturprüfung : Zur Beurteilung der Lagerleistung unter Hoch- und Tieftemperaturbedingungen.
Verschleißprüfung : Zur Messung der Verschleißfestigkeit und Langlebigkeit des Lagers unter typischen Betriebsbedingungen.
Anwendungen von Bimetall-Verbundlagern
6.1 Automobilanwendungen
Bimetall-Verbundlager werden in der Automobilindustrie häufig eingesetzt, vor allem in Motor- und Getriebekomponenten. Diese Lager werden wegen ihrer Fähigkeit geschätzt, hohen Belastungen standzuhalten, die Reibung zu reduzieren und die Haltbarkeit zu erhöhen, was allesamt für Automobilanwendungen unerlässlich ist.
Motorlager: Kurbelwelle, Pleuel
In Verbrennungsmotoren werden Bimetall-Verbundlager in kritischen Komponenten wie Kurbelwellen und Pleueln eingesetzt. Diese Lager halten kontinuierlich hohen Belastungen und Drehzahlen stand und sind daher ideale Kandidaten für die Bimetall-Technologie. Der Stahlträger sorgt für die notwendige strukturelle Unterstützung, während die Lagerschicht (häufig Bronze oder Aluminium) eine hervorragende Verschleißfestigkeit und geringe Reibung bietet.
In Motoranwendungen eingesetzte Bimetall-Verbundlager tragen dazu bei, die Motoreffizienz zu verbessern, den Kraftstoffverbrauch zu senken und die Gesamtlebensdauer von Motorkomponenten zu verlängern. Ihre Fähigkeit, auch bei hohen Temperaturen eine geringe Reibung aufrechtzuerhalten, sorgt für einen reibungslosen Betrieb und eine geringere Wärmeentwicklung, was zu einer besseren Gesamtleistung beiträgt.
Getriebekomponenten: Buchsen, Anlaufscheiben
Bimetall-Verbundlager werden auch in Getriebekomponenten wie Buchsen und Anlaufscheiben eingesetzt. Diese Teile sind wechselnden Belastungsbedingungen, hohen Drehzahlen und erheblichen Belastungen ausgesetzt. Durch die Materialkombination bieten diese Lager sowohl eine hohe Belastbarkeit als auch eine hervorragende Verschleißfestigkeit und gewährleisten so den zuverlässigen Betrieb des Getriebesystems.
Zusätzlich zu ihrer Haltbarkeit tragen Bimetall-Verbundlager in Getrieben dazu bei, die Gesamteffizienz des Systems zu verbessern, indem sie Reibung und Verschleiß reduzieren, was zu sanfteren Gangwechseln und geringeren Wartungskosten führt.
6.2 Industrielle Anwendungen
Auch in Industriemaschinen und -anlagen spielen Bimetall-Verbundlager eine entscheidende Rolle. Diese Lager werden in Hochleistungsanwendungen eingesetzt, darunter Baumaschinen, Bergbaumaschinen und Hydrauliksysteme, wo ihre Haltbarkeit und Verschleißfestigkeit einen hohen Stellenwert haben.
Schwermaschinen: Baumaschinen, Bergbaumaschinen
Schwere Maschinen, die im Baugewerbe, im Bergbau und in anderen Industriebereichen eingesetzt werden, erfordern Komponenten, die extremen Belastungen und rauen Betriebsbedingungen standhalten. Bimetall-Verbundlager eignen sich ideal für den Einsatz in diesen Maschinen, beispielsweise in Radnaben, Antriebswellen und anderen hochbelasteten Bauteilen.
Diese Lager tragen dazu bei, Reibung und Verschleiß zu reduzieren, was die Lebensdauer der Maschinen verlängert und den Bedarf an häufiger Wartung verringert. Die Kombination aus einem starken Stahlrücken und einer verschleißfesten Lagerschicht ermöglicht es diesen Lagern, den hohen Kräften standzuhalten, die bei Hochleistungsanwendungen auftreten.
Hydrauliksysteme: Pumpen, Motoren, Zylinder
Auch hydraulische Systeme, die zur Kraftübertragung auf die kontrollierte Bewegung von Flüssigkeiten angewiesen sind, profitieren vom Einsatz von Bimetall-Verbundlagern. Lager, die in Pumpen, Motoren und Zylindern verwendet werden, müssen in Hochdruckumgebungen effizient funktionieren und unter schwankenden Belastungen einen reibungslosen Betrieb gewährleisten. Die hohe Belastbarkeit und Verschleißfestigkeit von Bimetall-Verbundlagern machen sie zur idealen Wahl für diese Systeme und tragen dazu bei, Ausfallzeiten zu reduzieren und die Zuverlässigkeit hydraulischer Maschinen zu erhöhen.
6.3 Luft- und Raumfahrtanwendungen
Die Luft- und Raumfahrtindustrie benötigt Komponenten, die unter extremen Bedingungen wie hohen Geschwindigkeiten, hohen Belastungen und großen Temperaturbereichen zuverlässig funktionieren. Bimetall-Verbundlager werden häufig in kritischen Luft- und Raumfahrtanwendungen eingesetzt, bei denen Leistung, Haltbarkeit und Gewicht entscheidende Faktoren sind.
Fahrwerkskomponenten
Bimetall-Verbundlager werden in Fahrwerkssystemen eingesetzt, wo sie bei Start, Landung und Rollen hohen Belastungen ausgesetzt sind. Die Lager müssen das Gewicht des Flugzeugs tragen und eine reibungslose Bewegung der Fahrwerksmechanismen gewährleisten. Die Kombination aus hoher Belastbarkeit, Verschleißfestigkeit und Korrosionsbeständigkeit macht Bimetall-Verbundlager für diese anspruchsvolle Anwendung gut geeignet.
Steuerflächenlager
Bimetall-Verbundlager finden sich auch in Steuerflächen wie Querrudern, Höhenrudern und Seitenrudern. Diese Lager müssen unter Hochgeschwindigkeitsbedingungen funktionieren und gleichzeitig eine präzise Steuerung gewährleisten. Ihre Fähigkeit, Reibung zu reduzieren und Verschleiß zu widerstehen, sorgt dafür, dass Steuerflächen schnell und präzise reagieren, was für Flugsicherheit und Leistung von entscheidender Bedeutung ist.
Installation und Wartung
7.1 Richtige Installationstechniken
Der korrekte Einbau von Bimetall-Verbundlagern ist entscheidend für die Gewährleistung optimaler Leistung und Langlebigkeit. Eine unsachgemäße Installation kann zu Fehlausrichtung, übermäßigem Verschleiß oder Lagerausfall führen, was den Betrieb der Maschine beeinträchtigen kann.
Sicherstellung der korrekten Ausrichtung
Einer der wichtigsten Aspekte der Installation besteht darin, sicherzustellen, dass das Lager korrekt auf die zugehörigen Komponenten ausgerichtet ist. Eine Fehlausrichtung kann zu ungleichmäßiger Belastung führen, was zu lokalem Verschleiß, erhöhter Reibung und vorzeitigem Lagerausfall führen kann. Es ist wichtig, die Ausrichtung des Lagers während der Installation sorgfältig zu prüfen, insbesondere bei rotierenden Maschinen, wo eine präzise Ausrichtung für einen reibungslosen Betrieb entscheidend ist.
Schäden bei der Installation vermeiden
Bimetall-Verbundlager, insbesondere solche mit weicheren Lagerschichten wie Bronze oder Aluminium, können bei unsachgemäßer Handhabung beim Einbau beschädigt werden. Starke Stöße oder unsachgemäße Handhabung können zu Oberflächenschäden führen, die zu Verschleißproblemen oder sogar Rissen führen können. Um dies zu vermeiden, ist es wichtig, bei der Installation die richtigen Werkzeuge und Techniken zu verwenden. Die Verwendung von Schutzhülsen oder gepolsterten Stützen während der Handhabung kann dazu beitragen, Schäden an der Lageroberfläche zu vermeiden.
7.2 Schmierungsanforderungen
Die Schmierung ist für den ordnungsgemäßen Betrieb von Bimetall-Verbundlagern unerlässlich, da sie die Reibung verringert, Wärme ableitet und einen Metall-auf-Metall-Kontakt zwischen dem Lager und der Welle oder anderen beweglichen Teilen verhindert. Art und Menge der erforderlichen Schmierung hängen von der jeweiligen Anwendung und den Betriebsbedingungen ab.
Bedeutung der richtigen Schmierung
Die Schmierung spielt eine Schlüsselrolle bei der Verlängerung der Lebensdauer eines Bimetall-Verbundlagers. Durch die richtige Schmierung wird die Reibung minimiert, wodurch Verschleiß und Hitzestau reduziert werden. Es trägt außerdem dazu bei, die Last gleichmäßiger auf die Lageroberfläche zu verteilen und so lokale Schäden oder Überhitzung zu verhindern. Ohne ausreichende Schmierung kann es zu einem höheren Verschleiß des Lagers, erhöhter Reibung und schließlich zu einem Ausfall kommen.
Arten von Schmierstoffen und ihre Anwendungen
Öl : Öl ist das gebräuchlichste Schmiermittel für Bimetall-Verbundlager, insbesondere bei Hochlast- und Hochgeschwindigkeitsanwendungen. Es reduziert effektiv Reibung und Wärmeentwicklung und kann sowohl in Spritz- als auch in Zwangsschmiersystemen eingesetzt werden. Abhängig von den Betriebsbedingungen wie Temperatur und Geschwindigkeit können Mineralöle, synthetische Öle oder halbsynthetische Öle verwendet werden.
Fett : Fett wird häufig für Lager bei Anwendungen mit niedriger Drehzahl oder dort verwendet, wo eine Ölschmierung nicht möglich ist. Es bietet bessere Dichtungseigenschaften und kann unter bestimmten Bedingungen eine länger anhaltende Schmierung bieten.
Trockenschmierung : In einigen Anwendungen, in denen herkömmliche Schmierstoffe nicht verwendet werden können, werden Trockenschmiermaterialien wie PTFE (Polytetrafluorethylen) oder MoS₂ (Molybdändisulfid)-Beschichtungen eingesetzt. Diese Schmierstoffe werden häufig in der Lebensmittelverarbeitung, in Reinräumen oder anderen Umgebungen eingesetzt, in denen eine Nassschmierung schädlich sein könnte.
7.3 Inspektion und Austausch
Um die dauerhafte Leistung von Bimetall-Verbundlagern sicherzustellen, sind regelmäßige Inspektionen und Wartungen unerlässlich. Mit der Zeit zeigen selbst die besten Lager Verschleißerscheinungen und eine rechtzeitige Inspektion kann unerwartete Ausfälle verhindern.
Gebrauchsspuren und Beschädigungen
Übermäßiger Lärm oder Vibration : Ungewöhnliche Geräusche oder Vibrationen können darauf hinweisen, dass das Lager verschlissen oder falsch ausgerichtet ist. Diese Anzeichen sollten sofort behoben werden, um weitere Schäden zu verhindern.
Sichtbare Oberflächenschäden : Risse, Riefen oder Verschleißspuren auf der Lageroberfläche sind klare Anzeichen dafür, dass das Lager nicht mehr effizient funktioniert. Diese Probleme können durch unzureichende Schmierung, Fehlausrichtung oder Überlastung entstehen.
Erhöhte Betriebstemperaturen : Ein erheblicher Temperaturanstieg während des Betriebs ist ein weiteres Anzeichen dafür, dass das Lager möglicherweise übermäßiger Reibung oder Verschleiß ausgesetzt ist. Dies kann auf eine unzureichende Schmierung oder eine Beschädigung der Lageroberfläche zurückzuführen sein.
Empfohlene Austauschintervalle
Das empfohlene Austauschintervall für Bimetall-Verbundlager hängt von der Anwendung, den Betriebsbedingungen und dem Lagermaterial ab. Lager in Umgebungen mit hoher Belastung oder hohen Temperaturen erfordern möglicherweise eine häufigere Inspektion und einen häufigeren Austausch. Bei richtiger Schmierung und Wartung können Bimetall-Verbundlager jedoch oft längere Zeit halten, bevor sie ausgetauscht werden müssen. Regelmäßige Überwachung und Einhaltung der Herstellerrichtlinien tragen dazu bei, die Lebensdauer des Lagers zu maximieren und unerwartete Ausfallzeiten zu verhindern.
Vor- und Nachteile
8.1 Vorteile von Bimetall-Verbundlagern
Bimetall-Verbundlager bieten eine Reihe von Vorteilen, die sie zu einer ausgezeichneten Wahl für Anwendungen machen, die hohe Leistung und Haltbarkeit erfordern. Diese Vorteile sind von entscheidender Bedeutung für Branchen wie die Automobil-, Luft- und Raumfahrt- und Schwermaschinenindustrie, in denen Zuverlässigkeit und Kosteneffizienz von entscheidender Bedeutung sind.
Hohe Belastbarkeit und Verschleißfestigkeit
Einer der Hauptvorteile von Bimetall-Verbundlagern ist ihre hohe Belastbarkeit. Der Stahlrücken sorgt für eine robuste Strukturunterstützung, während die Auflagefläche (häufig aus Bronze, Aluminium oder anderen Materialien) eine hervorragende Verschleißfestigkeit bietet. Diese Kombination ermöglicht eine gute Leistung des Lagers unter hohen Belastungen und verringert das Risiko von Verschleiß oder Ausfällen selbst in anspruchsvollen Umgebungen.
Verbesserte Ermüdungsfestigkeit
Bimetall-Verbundlager sind so konzipiert, dass sie den sich wiederholenden Belastungszyklen standhalten, die typischerweise bei Hochgeschwindigkeits- und Hochlastanwendungen auftreten. Die Materialkombination sorgt für eine verbesserte Ermüdungsbeständigkeit, sodass das Lager über einen längeren Zeitraum zuverlässig funktioniert. Dies ist besonders wichtig bei Anwendungen wie Motorlagern, bei denen die Komponenten einer ständigen Belastung ausgesetzt sind.
Kosteneffizienz
Bimetall-Verbundlager bieten eine kostengünstige Lösung, insbesondere im Vergleich zu Vollmetall- oder Keramiklagern. Der Stahlträger ist in der Regel kostengünstiger als andere Materialien, und die Materialkombination kann eine überlegene Leistung zu geringeren Kosten bieten. Darüber hinaus tragen die lange Lebensdauer und der geringere Wartungsaufwand von Bimetall-Verbundlagern dazu bei, die Gesamtbetriebskosten zu senken.
8.2 Einschränkungen und Überlegungen
Bimetall-Verbundlager bieten zwar zahlreiche Vorteile, es gibt jedoch auch einige Einschränkungen und Überlegungen, die bei der Auswahl für eine bestimmte Anwendung zu berücksichtigen sind.
Korrosionspotenzial in bestimmten Umgebungen
Trotz der korrosionsbeständigen Eigenschaften von Materialien wie Bronze und Aluminium können Bimetall-Verbundlager in bestimmten Umgebungen dennoch anfällig für Korrosion sein. Beispielsweise kann die Einwirkung von stark sauren oder alkalischen Bedingungen zur Verschlechterung des Lagermaterials führen. Darüber hinaus muss bei Anwendungen, bei denen Feuchtigkeit oder Chemikalien vorherrschen, besonderes Augenmerk auf die Auswahl der Materialien und Beschichtungen gelegt werden, um Korrosion zu verhindern.
Komplexität der Fertigung
Der Herstellungsprozess für Bimetall-Verbundlager kann im Vergleich zu Standardlagerkonstruktionen komplexer und zeitaufwändiger sein. Das Verbinden zweier verschiedener Metalle erfordert spezielle Techniken wie Plattieren, Diffusionsschweißen oder Explosionsschweißen, um eine starke und zuverlässige Verbindung zu gewährleisten. Diese Komplexität kann zu höheren anfänglichen Herstellungskosten führen und erfordert möglicherweise strengere Qualitätskontrollmaßnahmen.
Begrenzte Leistung in extremen Umgebungen
Während Bimetall-Verbundlager in einer Vielzahl von Anwendungen eine gute Leistung erbringen, sind sie möglicherweise nicht für Umgebungen mit extrem hohen Temperaturen oder hohen Geschwindigkeiten geeignet. Für Anwendungen, die extreme Leistung erfordern, wie etwa in der Luft- und Raumfahrt oder im Hochleistungsrennsport, könnten spezielle Materialien wie Keramik oder fortschrittliche Legierungen besser geeignet sein. Darüber hinaus können Bimetalllager in Umgebungen, in denen die Lageroberfläche über längere Zeiträume starkem Verschleiß oder Korrosion ausgesetzt ist, Einschränkungen aufweisen.
Zukünftige Trends bei Bimetall-Verbundlagern
9.1 Materialinnovationen
Mit der Weiterentwicklung der Industrie wächst auch der Bedarf an fortschrittlichen Materialien und Technologien. Die Zukunft von Bimetall-Verbundlagern wird wahrscheinlich von Materialinnovationen geprägt sein, die eine verbesserte Leistung, eine längere Lebensdauer und die Fähigkeit bieten, extremeren Betriebsbedingungen standzuhalten.
Entwicklung neuer Legierungskombinationen
Forscher erforschen ständig neue Legierungskombinationen, die die Eigenschaften von Bimetall-Verbundlagern weiter verbessern können. Beispielsweise werden Legierungen mit erhöhter Verschleißfestigkeit, höherer Ermüdungsfestigkeit und verbesserter Korrosionsbeständigkeit entwickelt. Diese Innovationen werden wahrscheinlich die Lebensdauer des Lagers in rauen Umgebungen verlängern, die Notwendigkeit häufiger Austausche verringern und die Gesamteffizienz verbessern.
Insbesondere in der Automobil- und Luft- und Raumfahrtindustrie dürften Fortschritte bei Leichtmetalllegierungskombinationen zu verzeichnen sein. Beispielsweise könnten verstärkt fortschrittliche Aluminiumlegierungen eingesetzt werden, die sowohl Festigkeit als auch ein geringeres Gewicht bieten und sich daher ideal für Hochleistungsfahrzeuge und -flugzeuge eignen.
Einsatz fortschrittlicher Beschichtungen
Ein weiterer vielversprechender Trend ist die Entwicklung fortschrittlicher Beschichtungen für Bimetall-Verbundlager. Diese Beschichtungen können die Verschleißfestigkeit, den Korrosionsschutz und die Schmierfähigkeit der Lageroberfläche verbessern und so zu einer längeren Lebensdauer und besseren Leistung führen. Neue Beschichtungen wie diamantähnlicher Kohlenstoff (DLC) oder Keramikbeschichtungen könnten eingeführt werden, um die Fähigkeit des Lagers zu verbessern, unter extremen Belastungen und Temperaturen zu arbeiten.
9.2 Fortschritte bei Design und Fertigung
Mit der Weiterentwicklung der Fertigungstechnologien wird es Möglichkeiten geben, sowohl die Konstruktion als auch die Produktionsprozesse von Bimetall-Verbundlagern zu verbessern, was zu effizienteren, kostengünstigeren und leistungsfähigeren Produkten führt.
Optimierte Lagerdesigns
Zukünftige Fortschritte bei computergestützten Design- und Simulationstools können zu optimierten Lagergeometrien führen, die Lasten besser verteilen und den Verschleiß reduzieren. Durch den Einsatz von Simulationssoftware können Hersteller verschiedene Lagerkonstruktionen vor der Produktion testen und so Lager entwickeln, die noch effizienter und langlebiger sind.
Beispielsweise könnten Verbesserungen der Oberflächentexturierung und die Einbeziehung mehrschichtiger Designs dazu beitragen, eine bessere Schmierbindung zu erreichen und die Reibung noch weiter zu reduzieren. Darüber hinaus könnten Konstruktionen häufiger vorkommen, die eine Selbstschmierung ermöglichen oder Rillen zur effizienteren Schmierstoffverteilung enthalten.
Verbesserte Herstellungsprozesse
Die Zukunft der Herstellung von Bimetall-Verbundlagern dürfte auch von Fortschritten in der additiven Fertigung (3D-Druck) und im Präzisionsguss profitieren. Diese Technologien könnten die Entwicklung komplexerer Lagerkonstruktionen mit präziseren Toleranzen ermöglichen, was letztendlich die Leistung verbessert und Materialverschwendung reduziert.
Darüber hinaus kann die Effizienz der Lagerproduktion mit der weiteren Verbesserung der Automatisierung und Robotik steigen, was zu geringeren Kosten und kürzeren Durchlaufzeiten führt. Diese Fortschritte könnten Hochleistungslager erschwinglicher und für ein breiteres Spektrum von Branchen zugänglich machen.
Fallstudien
10.1 Fallstudie 1: Automobilanwendung
Detailliertes Beispiel für Bimetalllager in einem Motor
Bimetall-Verbundlager werden aufgrund ihrer Fähigkeit, hohen Belastungen standzuhalten und die Reibung zu reduzieren, häufig in Automobilmotoren eingesetzt. In dieser Fallstudie untersuchen wir die Rolle von Bimetall-Verbundlagern in der Kurbelwelle und Pleuelstange eines Verbrennungsmotors.
Hintergrund
Die Kurbelwelle und die Pleuelstange sind zwei wichtige Komponenten im Antriebsstrang des Motors. Während des Motorbetriebs sind sie hohen mechanischen Belastungen ausgesetzt, wobei die Kurbelwelle zyklischen Belastungen durch die Kolben ausgesetzt ist und die Pleuelstange diese Kräfte auf die Kurbelwelle überträgt. Die in diesen Bauteilen eingesetzten Lager müssen daher extremen Kräften standhalten und gleichzeitig Reibung und Verschleiß minimieren.
Herausforderungen
Die größte Herausforderung für diese Lager besteht darin, den hohen Druck und die hohe Reibung während des Motorbetriebs zu bewältigen. Herkömmliche Lager verschleißen oft schnell, insbesondere bei den hohen Geschwindigkeiten und Temperaturen, die in Motorumgebungen typisch sind. Dies kann zu kostspieligen Wartungsarbeiten und einer verringerten Motorleistung führen.
Lösung
Bimetall-Verbundlager, insbesondere Bronzelager mit Stahlrücken, bieten die nötige Festigkeit und Haltbarkeit für diese hochbelasteten Komponenten. Der Stahlrücken sorgt für die notwendige strukturelle Unterstützung, während die Bronze-Lagerschicht für hervorragende Verschleißfestigkeit und Reibungsreduzierung sorgt. Diese Kombination verlängert die Lebensdauer der Lager erheblich, verringert das Ausfallrisiko und verbessert die Gesamtleistung des Motors.
Ergebnisse
Der Einsatz von Bimetall-Verbundlagern in der Kurbelwelle und der Pleuelstange hat zu einer verbesserten Motoreffizienz, einem geringeren Kraftstoffverbrauch und einer längeren Gesamtlebensdauer des Motors geführt. Die Fähigkeit der Lager, die Reibung zu reduzieren, hat auch zu einem gleichmäßigeren Motorbetrieb geführt, was zu einer geringeren Wärmeentwicklung und einer ruhigeren Fahrt des Fahrzeugs führt.
10.2 Fallstudie 2: Industrielle Anwendung
Detailliertes Beispiel für Bimetalllager in Schwermaschinen
Schwere Maschinen, die im Baugewerbe und im Bergbau eingesetzt werden, werden in einigen der anspruchsvollsten Umgebungen eingesetzt. Diese Maschinen sind extremen Belastungen, Schmutz, Staub und starken Vibrationen ausgesetzt. Unter solch anspruchsvollen Bedingungen sind die Leistung und Haltbarkeit der Lager entscheidend für die Aufrechterhaltung der Funktionalität der Maschine und die Minimierung von Ausfallzeiten.
Hintergrund
Im Bergbau werden große Bagger zum Graben und Bewegen der Erde im Tagebau eingesetzt. Zur Ausrüstung gehören eine rotierende Schaufel und ein Ausleger, die von Hochleistungslagern getragen werden. Diese Lager sind hohen radialen und axialen Belastungen ausgesetzt und außerdem Schmutz, Staub und Feuchtigkeit ausgesetzt, was den Verschleiß beschleunigen und zu häufigen Lagerausfällen führen kann.
Herausforderungen
Die raue Betriebsumgebung in Kombination mit der ständigen Bewegung und den hohen Belastungen stellt eine erhebliche Herausforderung für Lagermaterialien dar. Bei dieser Anwendung müssen Lager nicht nur extremen Drücken standhalten, sondern auch Verunreinigungen durch Schmutz und Wasser standhalten, die bei nicht ordnungsgemäßem Schutz zu Rost und Korrosion führen können.
Lösung

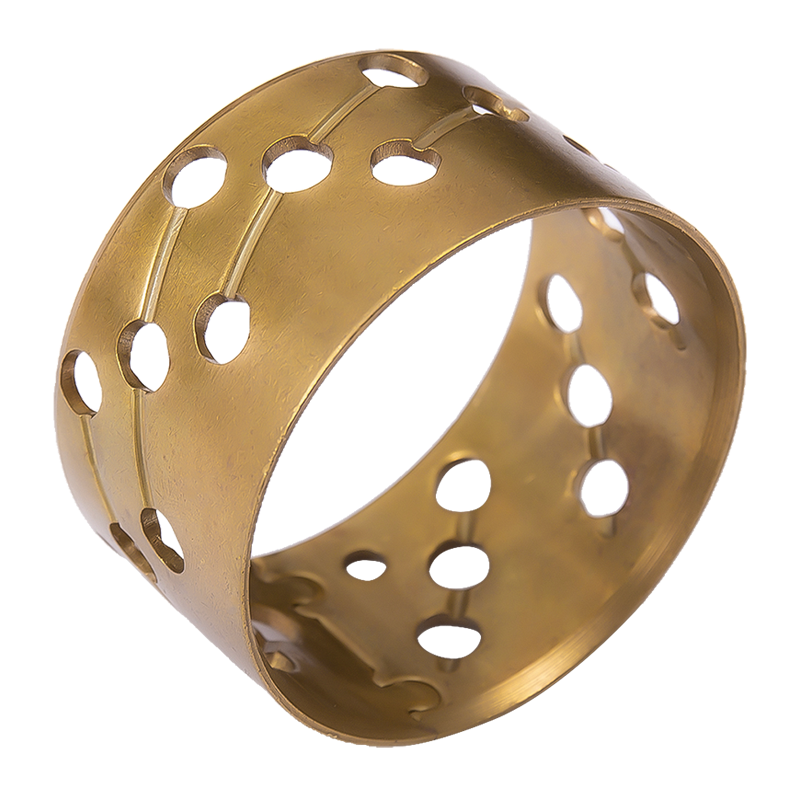

Für diese Anwendung wurden Bronzelager mit Stahlrücken aufgrund ihrer hervorragenden Verschleißfestigkeit und der Fähigkeit, hohe Radiallasten zu bewältigen, ausgewählt. Darüber hinaus bietet die Bronzeschicht eine gute Korrosionsbeständigkeit, die für den Schutz der Lager vor Witterungseinflüssen in der Bergbauumgebung unerlässlich ist. Um die Leistung weiter zu steigern, wurden Schmiernuten in das Lagerdesign integriert, um eine kontinuierliche Schmierstoffversorgung auch unter staubigen und hohen Druckbedingungen sicherzustellen.
Ergebnisse
Der Einsatz von Bimetall-Verbundlagern in dieser Bergbaumaschine führte zu geringeren Ausfallzeiten und Wartungskosten. Die Lager hielten den hohen Belastungen und extremen Bedingungen stand und verschleißten deutlich weniger als herkömmliche Lager. Die Schmiernuten gewährleisteten einen reibungslosen Betrieb der Lager auch bei Schmutz und Feuchtigkeit und verlängerten so deren Lebensdauer.
Fazit
11.1 Zusammenfassung der wichtigsten Punkte
Bimetall-Verbundlager bieten eine leistungsstarke Lösung für Hochleistungsanwendungen in einer Vielzahl von Branchen. Durch die Kombination der Festigkeit von Stahl mit der Verschleißfestigkeit und den Schmiereigenschaften weicherer Metalle wie Bronze oder Aluminium bieten diese Lager eine hervorragende Haltbarkeit, hohe Belastbarkeit und Ermüdungsbeständigkeit. Zu den wichtigsten Vorteilen von Bimetall-Verbundlagern gehören:
Hohe Tragfähigkeit : Der Stahlrücken sorgt für die nötige Festigkeit, um schwere Lasten zu tragen, während die Lagerschicht für Reibung und Verschleißfestigkeit sorgt.
Verschleißfestigkeit : Die Zusammensetzung des Lagermaterials, häufig Bronze oder Aluminium, bietet eine hervorragende Verschleißfestigkeit, selbst in anspruchsvollen Umgebungen.
Korrosionsbeständigkeit : Bimetall-Verbundlager werden häufig aus korrosionsbeständigen Materialien hergestellt, was sie ideal für den Einsatz in Umgebungen macht, in denen Feuchtigkeit oder Chemikalien ein Problem darstellen.
Ermüdungsfestigkeit : Diese Lager sind so konzipiert, dass sie wiederholter Belastung ohne Ausfall standhalten und sich daher für den anspruchsvollen Langzeiteinsatz eignen.
Bimetall-Verbundlager werden häufig in Automobil-, Industrie- und Luft- und Raumfahrtanwendungen eingesetzt und tragen zur Langlebigkeit und Effizienz von Maschinen und Fahrzeugen bei.
11.2 Abschließende Gedanken
Bei der Auswahl eines Lagers für eine bestimmte Anwendung ist es wichtig, die Umgebungsfaktoren, Belastungsanforderungen und die gewünschte Lebensdauer der Komponente zu berücksichtigen. Bimetall-Verbundlager bieten ein ausgewogenes Verhältnis von Festigkeit, Haltbarkeit und Verschleißfestigkeit und sind somit eine solide Wahl für eine Vielzahl von Branchen. Es ist jedoch wichtig, sich der Korrosionsgefahr in bestimmten Umgebungen und der Komplexität ihrer Herstellungsprozesse bewusst zu sein.
Da sich die Industrie weiter weiterentwickelt, sieht die Zukunft von Bimetall-Verbundlagern vielversprechend aus, da Fortschritte bei Materialien, Beschichtungen und Herstellungsprozessen zu effizienteren, kostengünstigeren und leistungsfähigeren Produkten führen. Die kontinuierliche Entwicklung neuer Legierungen und die Integration fortschrittlicher Fertigungstechniken werden die Fähigkeiten von Bimetall-Verbundlagern wahrscheinlich weiter verbessern und sie für eine Vielzahl anspruchsvoller Anwendungen noch besser geeignet machen.
Zusammenfassend lässt sich sagen, dass die Auswahl des richtigen Bimetall-Verbundlagers für Ihre Anwendung ein gründliches Verständnis der Betriebsbedingungen und Materialeigenschaften erfordert. Bei ordnungsgemäßer Installation, Wartung und Schmierung können Bimetall-Verbundlager eine längere Lebensdauer und zuverlässige Leistung bieten, wodurch die Notwendigkeit häufiger Austausche verringert und Ausfallzeiten minimiert werden.
