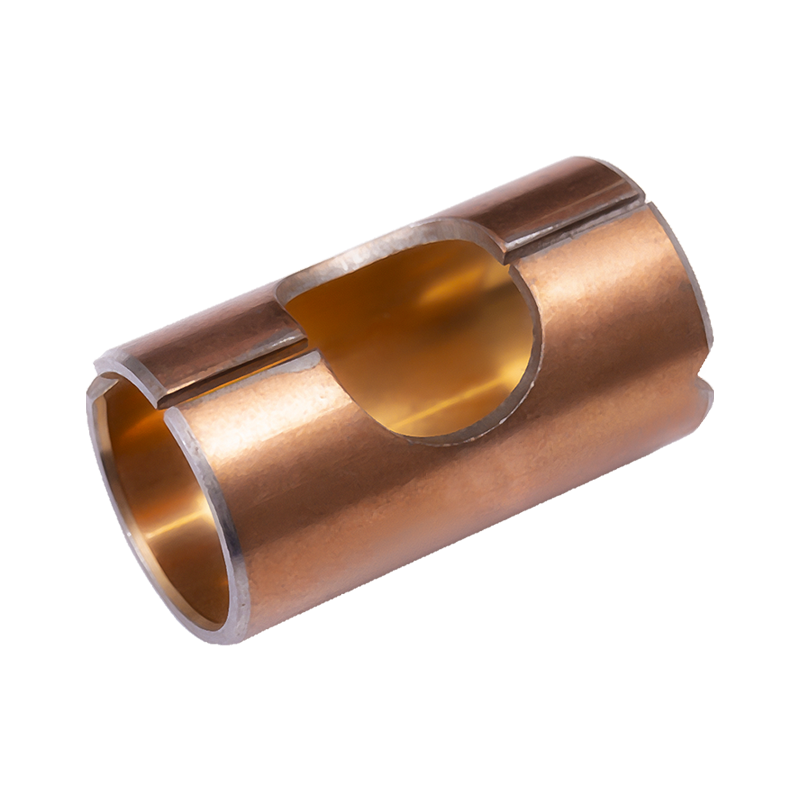

HZ803 Kupferbeschichtetes Bimetall-Verbundlager mit glatter Platte

Das verkupferte Bimetall-Verbundlager HZ803 verfügt über ein zweischichtiges Design mit einer gehärteten Stahlunterlage und einer verkupferten Oberfläche, optimiert für Hochlast- und Hochgeschwindigkeitsanwendungen. Die galvanisierte Kupferschicht verbessert die Wärmeleitfähigkeit und Korrosionsbeständigkeit, während die Stahlbasis für strukturelle Steifigkeit und Schlagfestigkeit sorgt. Seine glatte, unstrukturierte „Light Plate“-Oberfläche reduziert die Reibung beim ersten Betrieb und sorgt für eine stabile Leistung bei Dauergebrauch.

Der HZ803 eignet sich ideal für Elektromotoren, Hydraulikpumpen und Kfz-Lenksysteme und arbeitet sowohl in geschmierten als auch in halbgeschmierten Umgebungen effektiv. Die Kupferbeschichtung verbessert die Kompatibilität mit den Passflächen, minimiert den Verschleiß und verlängert die Lebensdauer der Komponenten. Dieses Lager widersteht Verformungen unter extremen Drücken und eignet sich für Geräte, die Stoßbelastungen, Vibrationen oder schwankenden Temperaturen ausgesetzt sind.

Materialeigenschaften

Stahlverstärktes, mit Bleibronze ausgekleidetes Lagermaterial für geschmierte Anwendungen, hohe Belastbarkeit und gute Ermüdungseigenschaften, wird häufig in der Automobilindustrie, in gewöhnlichen industriellen Lenkgetrieben, Servolenkungen, Pedalbuchsen, Achsschenkelbolzenbuchsen, Hochtorzapfen, mechanischer Handhabung, Hebezeugen, Hydraulikmotoren, landwirtschaftlichen Maschinen usw. verwendet.

Spezifikationen für HZ-Stahl-Blei-Bronze-Legierungen

Materialtyp	HZ800	HZ720	HZ700	Bleifrei HZJ20	Bleifrei HZ930
Spezifikation von Bronze	CuPb10Sn10	CuPb24Sn4	CuPb30	AISn20Cu	CuSn6,5P0,1
Äquivalenter Code	AmerikaSAE-797 DeutschlandGLYCO66 JapanJIS-LBC3 USA SAE-797 DEUTSCHLAND GL-YCO66 JAPAN JIS-LBC3	AmerikaSAE-799 DeutschlandGLYCO68 JapanJIS-LBC6 USA SAE-799 DEUTSCHLAND GL-YCO68 JAPAN JIS-LBC3	AmerikaSAE-48 JapanJIS-KJ3 USA SAE-48 JAPAN JIS-KJ3	AmerikaSAE-783 DeutschlandGLYCO74 JapanJIS-AJL USA SAE-783 DEUTSCHLAND GL-YCO74 JAPAN JIS-AJL
Härte der Bronzelegierung HB	70-100	45-70	30-45	30-40	60-90
Zulässige maximale dynamische Last N/mm²	65	38	25	30	65
Härte der Passfläche	53HRC	50 HRC	270HB	250HB	50 HRC
Max. Temperatur ℃	260	C	170	150	200
Anwendungsmerkmale	Der stärkste Typ, ein breites Anwendungsgebiet, am besten geeignet für Buchsen und Unterlegscheiben mit hoher Vibrationsbelastung.	Relativ hohe Ermüdungsfestigkeit und Belastbarkeit, gute Gleitleistung, schlechte Ölkorrosionsbeständigkeit. Geeignet für mittlere Last, mittlere Geschwindigkeit. Wird normalerweise in Hauptbuchsen von Verbrennungsmotoren und Pleuelstangen verwendet, wenn diese plattiert sind.	Gute Fressfestigkeit, gute Fähigkeit, Fremdkörper einzutauchen. Wird normalerweise in Hauptlagern mit hoher Drehzahl eingesetzt. Verbrennungsmotor und Pleuellager mit geringer bis mittlerer Belastung.	Mäßige Ermüdungsfestigkeit und Belastbarkeit, gute Korrosionsbeständigkeit, relativ in halben Buchsen mit hoher Geschwindigkeit, Verbrennungsmotor mit geringer Last, Luftkompressor, Kühlschranklager,	Das HZ930-Lager ist eine Art bleifreies Produkt mit relativ hoher Ermüdungsfestigkeit und Belastbarkeit sowie guter Gleitleistung, dessen Anwendungsbranche schrittweise erweitert wird.
