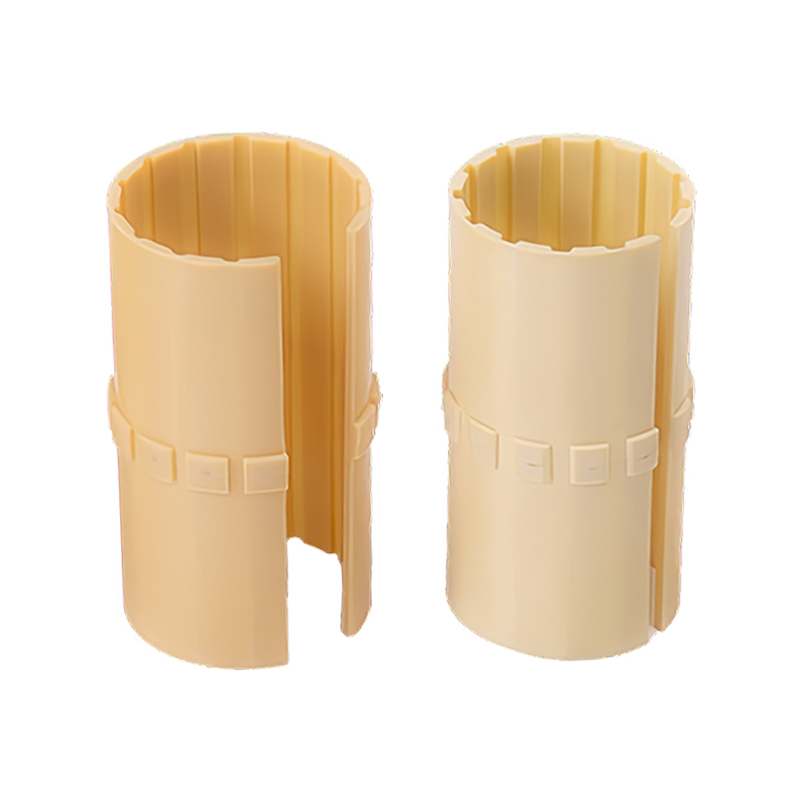

HZ-LIN Versiegelte Lagergleitfolie aus technischem Kunststoff

Der HZ-LIN Engineering Plastic Bearing Gleitfilm besteht aus fortschrittlichen faserverstärkten Polymeren, in die Festschmierstoffe eingebettet sind, was eine außergewöhnliche Verschleißfestigkeit und einen wartungsfreien Betrieb gewährleistet. Seine optimierte Mischung aus Basisharz, Verstärkungsfasern und mikroverkapselten Schmierstoffpartikeln ermöglicht eine gleichmäßige Reibungsreduzierung bei unterschiedlichen Lasten und Geschwindigkeiten.

Material: Hochfeste technische Kunststoffmatrix (z. B. POM, PA66) mit eingebetteten Festschmierstoffen (PTFE, Graphit).

Design:
Selbstschmierend durch kontrollierte Freisetzung von Schmierstoffpartikeln bei Bewegung.
Korrosionsbeständig, chemisch inert und immun gegen das Eindringen von Staub.
Leichtgewichtig mit hoher Druckfestigkeit (bis zu 120 MPa statische Belastung).

Leistung:
Niedriger Reibungskoeffizient (μ=0,05–0,15) über -40 °C bis 120 °C.
Hervorragender PV-Wert (≤1,5 MPa·m/s) für dynamische Anwendungen.
Absorbiert harte Verunreinigungen, ohne die Oberflächenintegrität zu beeinträchtigen.
Anwendungen: Fördersysteme, Verpackungsmaschinen, landwirtschaftliche Drehgelenke und Drehgelenke mit niedriger Drehzahl.

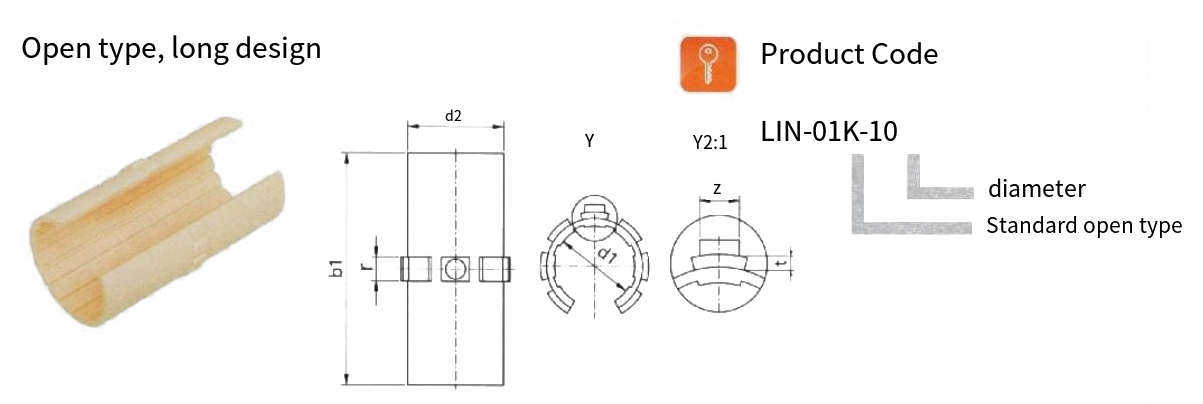

Geeignet zum Stützen von Wellen
Größe: mm

Produktcode	d1	Toleranz	D2	b1	r	t	Mit	Gewicht g
LIN-01-10	10	0,030 0,070	12	28	3	0.8	2.5	0.9
LIN-01-12	12	0,030 0,070	14	31	3	0.8	3	1.16
LIN-01-16	16	0,030 0,070	18	35	3.5	0.8	3.5	1.70
LIN-01-20	20	0,030 0,070	23	44	5	0.8	3.5	4.16
LIN-01-25	25	0,030 0,070	28	57	5	0.8	A	6.98
LIN-01-30	30	0,040 0,085	34	67	5	0.8	4	12.35
LIN-01-40	40	0,040 0,065	44	79	6	1.3	5	20.18
LIN-01-50	50	0,050 0,100	55	99	7	1.3	6	38.60

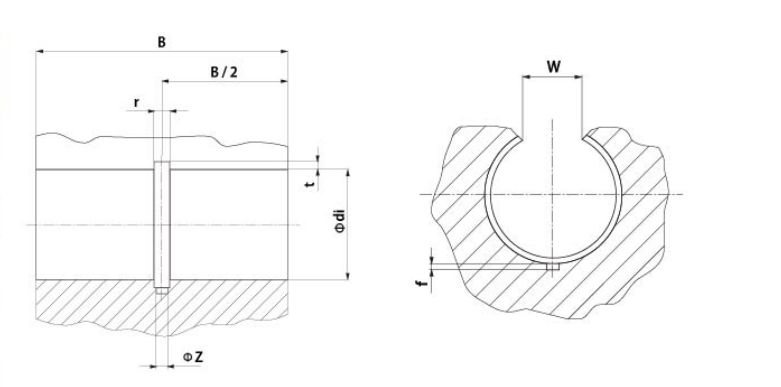

Montagezeichnungstest für das Grundloch der Gleitfolie LN-01
Größe: mm

Produktcode	Achse Φ	von H7	B h10	W 0.2	r	t	f	z
LIN-01-10	10	12	29	7.3	3	1.0	1.0	2.6
LIN-01-12	12	14	32	9	3	1.0	1.5	3.1
LIN-01-16	16	18	36	11.6	3.5	1.0	1.7	3.6
LIN-01-20	20	23	45	12	5	1.0	2.0	3.6
LIN-01-25	25	28	58	14.5	5	1.0	2.0	4.1
LIN-01-30	35	39	70	16.6	5	1.0	2.0	4.1
LIN-01-40	40	44	80	21	6	1.5	2.5	5.1
LIN-01-50	50	55	100	25.5	7	1.5	2.5	6.1

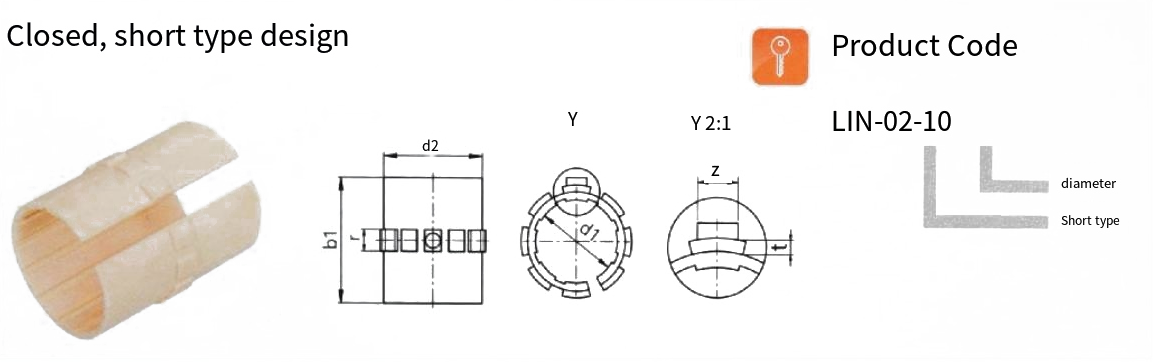

LIN-Gleitfolie

Größe: mm

Produktcode	d1	Öffentlicher Auftrag	D2	b1	r	t	z	F-Maximalwert Dynamik P=5MPa[N]	F-Maximalwert statischer Zustand P=35MPa[N]	Gewicht g
LIN-02-10	10	0,030 0,070		25		0.8	2.5	650		1.02
LIN-02-12	12	0,030 0,070	14	27	3	0.8	3	840	5880	1.27
LIN-02-16	16	0,030 0,070	18	29	3.5	0.8	3.5	1200	8400	1.82
LIN-02-20	20	0,030 0,070	23	29	5	0.8	3.5	1500	10600	3.27
LIN-02-25	25	0,030 40,070	28	39	5	0.8	4	2500	17500	5.75
LIN-02-30	30	0,040 0,065	34	49	5	0.8	4	3750	26250	11.28
LIN-02-35	35	0,040 0,065	39	59	5	1.3	4	6000	42000	17.94
LIN-02-40	40	0,040 0,086	44	59	6	1.3	6	7200	50400	27.00
LIN-02-50	50	0,050 0,100	56	69	7	1.3	6	8750	61250	32.56

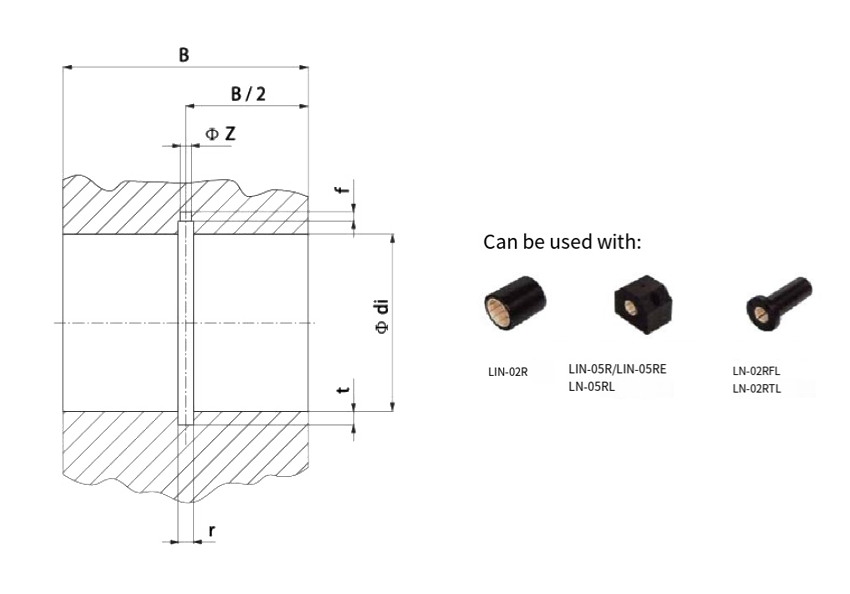

Montagezeichnungstest für das Grundloch der Gleitfolie LN-02
Größe: mm

Produktcode	Achse Φ	di H7	B h10	r	t	f	z
LIN-02-10	10	12	26	3	1.0	1.0	2.6
LIN-02-12	12	14	28	3	1.0	1.5	3.1
LIN-02-16	16	18	30	3.5	1.0	1.7	3.6
LN-02-20	20	23	30	5	1.0	2.0	3.6
LIN-02-25	25	28	40	5	1.0	2.0	4.1
LIN-02-30	30	34	50	5	1.0	2.0	4.1
LIN-02-35	35	39	60	6	1.5	2.5	5.1
LIN-02-40	40	44	60	7	1.5	2.5	6.1
LIN-02-50	50	55	70	7	1.5	2.5	6.1
