HZ-GSM Engineering Kunststoff-Gleitlager Lieferanten, Unternehmen

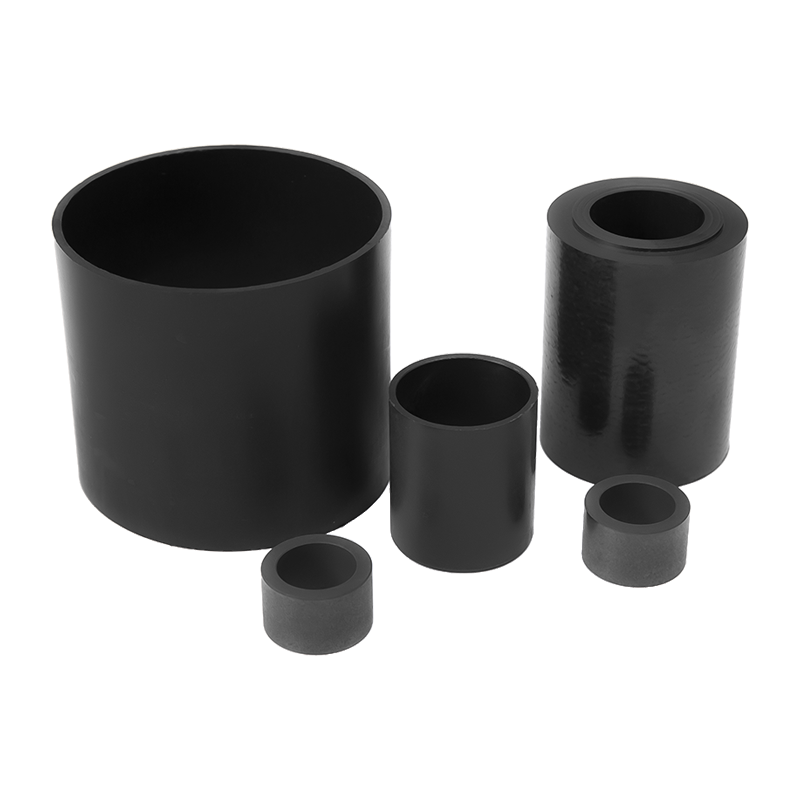

HZ-GSM Engineering Kunststoff-Gleitlager

Das beliebteste G-Material der Welt. Die Lager der G-Serie können unterschiedliche Anforderungen in den unterschiedlichsten Bereichen erfüllen – sie sind wirklich vielseitig. Zu den typischen Anwendungen gehören mittlere bis hohe Endlasten, moderate Betriebstemperaturen und Geschwindigkeiten.

Trockenbetrieb, wartungsfrei
Verschleißfestigkeit
Beständig gegen Staub und Schmutz
Geräuscharm, schadstofffrei
hohes Leistungs-Preis-Verhältnis

Passende Anlässe:
Wirtschaftliches Allroundlager
Wartungsfreier, trockener Betrieb
Dämpfung
Hohe Verschleißfestigkeit
Beständig gegen Staub und Schmutz
hohes Leistungs-Preis-Verhältnis
Geeignet für mittlere bis hohe Belastungen
Unterdurchschnittliche Arbeitsgeschwindigkeit
Wird für schwingende und rotierende Bewegungen verwendet

Gilt nicht für:
Wenn Löcher in die Wandoberfläche gebohrt werden müssen
Wenn eine hervorragende Verschleißfestigkeit erforderlich ist
Wenn eine universelle chemische Beständigkeit erforderlich ist
Wenn die Temperatur über 130 ℃ bleibt
Wird für Unterwasseranwendungen verwendet.

Tabelle der Materialeigenschaften von Kunststofflagern

Allgemeine Leistung		Allzwecklager	Schnell und Experte für langsame Bewegungen	Die Wandstärke ist solide und stoßdämpfend	Alle Schäfte vom Typ Marathon werden verwendet	Hightech Problemspezialisten sind beständig gegen hohe Temperaturen	Geringe Saugfähigkeit und ergiebig	Allzweck mit hohe Medienbeständigkeit	Kann mit Lebensmitteln in Kontakt kommen	Hochlast Anwendungen
		G	J	M	In	X	P	H	A	F
	Dichte	1.46	1.49	1.14	1.24	1.44	1.58	1.71	1.46	1.4
	Farbe	Dunkelgrau	Gelb	Ruß	Gelb	schwarz	schwarz	grau	weiß	schwarz
	Maximale Wasseraufnahme bei 23°C/50 % relative Luftfeuchtigkeit [Gew.-%]	0.7	0.3	1.4	1.3	0.1	0.2	0.1	0.2	0.9
	Maximale Wasseraufnahme [Gew.-%]	4.0	1.3	7.6	6.5	0.5	0.4	0.3	1.3	4.9
	Gleitreibungskoeffizient gegen Stahlwelle [μ]	0,08- 0.15	0,06- 0.18	0,18- 0.40	0,08- 0.23	0,90- 0.27	0,06- 0.21	0,07- 0.20	0,05- 0.23	0,05- 0.15
	Maximaler PV (Trockenlauf)	0.42	0.34	0.12	0.23	1.32	0.39	1.37	0.31	0.55
Mechanische Eigenschaften	Elastizitätsmodul [MPa]	7800	2400	2700	3500	8100	5300	12500	2300	4500
	Zugfestigkeit bei 20°C [MPa]	210	73	112	125	170	120	175	88	120
	Druckfestigkeit [MPa]	78	60	52	61	100	66	81	78	89
	Zulässige maximale Oberflächenstatik Druck (20°C) [MPa]	80	35	20	60	150	50	90	28	100
	Härte Shore D	81	74	79	77	85	75	87	76	83
Physikalische und thermische Eigenschaften	Maximale Temperatur im Dauerbetrieb [°C]	130	90	80	90	250	130	200	90	135
	Maximale Temperatur bei Kurzbetrieb [°C]	220	120	170	180	315	200	240	110	155
	Minimale Betriebstemperatur [°C]	-40	-50	-40	-40	-100	-40	-40	-50	-40
	Wärmeleitfähigkeit [W/m ·k]	0.24	0.25	0.24	0.24	0.6	0.25	0.6	0.25	0.23
	Wärmeausdehnungskoeffizient (bei 23°C) [K-1 · 105]	9	10	10	9	5	4	4	11	5
Elektrische Leitfähigkeit	Volumenwiderstand [Qcm]	>10 ¹³	>10 ¹³	>10 ¹³	>10 ¹³	<10 ⁵	>10 ¹³	<10 ⁵	>10 ¹²	>10 ¹⁵
Elektrische Leitfähigkeit	Oberflächenwiderstand [2]	>10 ¹¹	>10 ¹²	>10 ¹¹	>10 ¹²	<10 ³	>10 ¹²	<10 ²	>10 ¹¹	>10 ¹²

Die metrischen Standardmaße für Gleitlager entsprechen der Norm ISO3547-1, Sondermaße werden bereitgestellt

Typ				Größe
Material	Gerader Satz	Metrisches System	Lager	Innerer Meridian d1	Außendurchmesser d2	Länge b
G	S	M	B	08	10	08
J	s	M	B	08	0	08
In	S	M	B	08	0	08
H	s	M	B	08	0	08
X	s	M	B	08	10	08
A	s	M	B	08	10	08

2) Die Beziehung zwischen Fase und d1 2) Dicke<1mm, Fase=20°

d1(mm): C1-6 C6-12 C12-30 C>30

f(mm): 0,3 0,5 0,8 1,2

d1	d1 öffentliche Besorgung E10	d2	Sitzloch H7	b1

03	0.054 0.014	04.5	0.015	03	05
04	0.068 0.020	05.5		04	06
05		07		05	08	10
06		08		06	08	10	15
08	0.083 0.025	10		06	08	10	12	15

10		12	0.018	06	08	10	15	20
12	0.102 0.032	14		10	12	15	20
14		16		10	15	20	25
15		17		10	15	20	25
16		18		10	15	20
18		20	0.021	15	20	25
20	0.124 0.040	23		10	15	20	25	30

22		25		15	20	25	30
25		28		15	20	30

28		32	0.025	20	25	30
30		34		15	20	30	40
32	0.150 0.050	36		20	30	40
35		39		25	30	40
40		44		20	30	40	50
45		50		30	40	50
50		55	0.030	20	30	40	50

55	0.180 0.060	60		40	50	60
60		65		30	40	50	60	70

65		70		30	50	60
75		80		40	60
80		85	0.035				60	100
