Typische Anwendungen
01 / Hydraulikzylinder-Führungsring, Stützring
02 / hydraulische Maschinen, Schmiedemaschine, Säulenführungshülse
03 / Baumaschinen, Fahrzeugschwingachshalterungsbuchse
Technische Parameter
| Modellll | Farbe | Dichte (8/cmP) |
Dehnungsfestigkeit
(MPa) | Druckfestigkeit | Härte | Reibungskoeffizient | Betriebstemperatur
(°C) |
| Flach auf der laminierten Oberfläche | Senkrecht zur Laminatoberfläche | trocken | Ölschmierung |
| PFC-1 | Blasses gelbliches Braun | 1.2-1.4 | ≥45 | ≥168 | ≥256 | 92 | 0,23-0,46 | 0,12-0,14 | -40~ 130 |

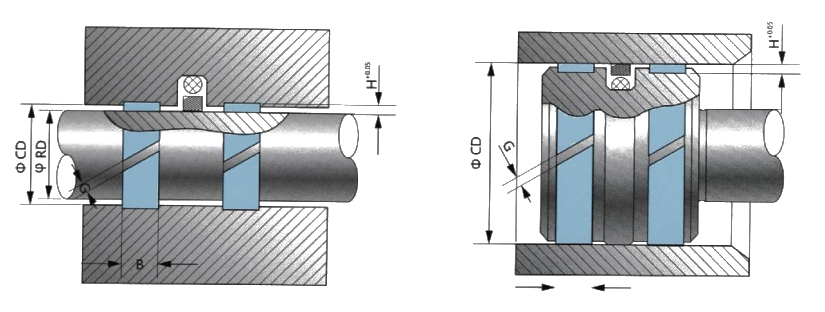

Die Stützringe des Hydraulikzylinderkolbens und der Kolbenstange beziehen sich auf die Spezifikation
Abmessungen: mm
| Material | Toleranz des Außendurchmessers CD | Toleranz des Innendurchmessers d | Wandstärkentoleranz H | Breitentoleranz B | Inzision OD CD | Schnitt G | Schnitttoleranzen |

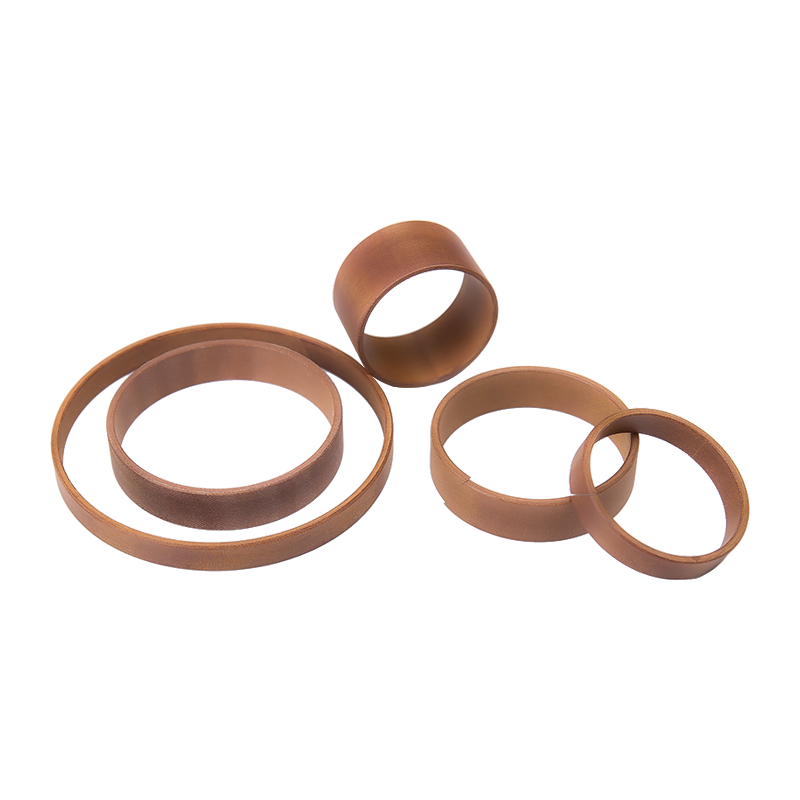

PFC-Serie
Hochfeste Tuchführungsringe | ±0,1 | ±0,1 | 0 | 0 | ≤100 | 2 | ±1 |
| <100~≤200 | 3 | ±1 |
| -0,05 | -0,30 |
| <200 | 4 | ±1 |
Materialeinführung
PFC-2-Material ist ein hochfestes Verbundmaterial, das durch Wärmehärtung bei einer bestimmten Temperatur und einem bestimmten Druck unter Verwendung von löslichem Phenolharz, das gleichmäßig verteilten Graphit und hochwertiges Baumwollfasergewebe enthält, gebildet wird. Es verfügt über eine hohe mechanische Festigkeit, ein hervorragendes Reibungs- und Verschleißverhalten, eine gute Temperaturbeständigkeit und hält starken Vibrationen, Stoßbelastungen und leichten Rotationsbelastungen unter semistatischen Bedingungen stand. Es kann in einem ölarmen oder ölfreien Zustand arbeiten und eignet sich für Maschinenbau, Schwenkbrücken-Stützbuchsen für Maschinenbaufahrzeuge, Säulenführungen für Schmiedepressenbetten, sphärische Lager usw.
Technische Parameter
| Modellll | Farbe | Dichte
(g/m.) | Zugfestigkeit
(MPa) | Druckfestigkeit | Härte | Reibungskoeffizient | Betriebstemperatur (°C) |
| Parallel zur laminierten Oberfläche | senkrecht zur Laminatoberfläche | Trocken | Ölschmierung |
| PFC-2 | schwarz | 1.2-1.4 | ≥40 | ≥160 | ≥220 | 90-100 | 0,15-0,30 | 0,10-0,12 | -40~ 130 |
Typische Anwendungen
01/Kugelhahn, Absperrklappenwellenhülse
02/Plastic Machinery Grüne Säulenführungshülse
03/Wellenhülse für hydraulische Maschinen
04/Hydraulische Maschinen, Säulenführungshülse für Schmiedemaschinen
05/Baumaschinen, Fahrzeugschwingbrückenhalterungsverkleidung
06/Gelenklager und Schiffslagermaterialien für Schiffstechnikausrüstung
Materialeinführung
Dieses Material besteht aus synthetischen Fasern, verstärktem Polyesterharz und selbstschmierenden Mikropulvern. Hat einen niedrigen Reibungskoeffizienten, hohe mechanische Eigenschaften und chemische Korrosionsbeständigkeit
Es hat eine gute Leistung und eine geringe Wasseraufnahme.
Technische Parameter
| Modellll | Farbe |
Dichte
(g/m) | Druckfestigkeit
(MPa) | Reibungssystem (Trockenreibung) | Betriebstemperatur |
| Minimale Temperatur | Minimale Temperatur |
| PFC-20 | Grün oder weiß | 1.2-1.4 | 330 | 0,13 (GB/T3960 verwenden) | 120 | -40 |
Typische Anwendungen
01/Führungsring
02/Lager, Wellenhülsen und Lagerschalen
03/Schiffbau und Marinekomponenten
04/Baumaschinenteile
05/Hydraulische Stromerzeugungskomponenten
